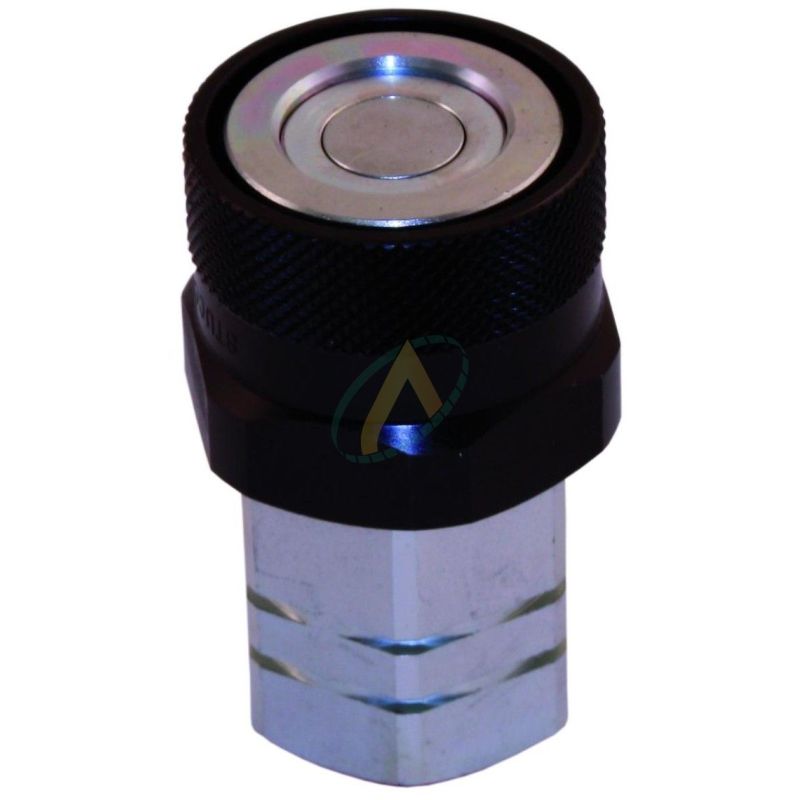

Coupleur femelle implantation femelle norme
Coupleur hydraulique, de taille 1/4" à 2". Utilisé sur des équipements hydrauliques, véhicules industriels, travaux publics, dans l’industrie et la pétrochimie.
Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.
Fiche technique
- Type de coupleur
- femelle
en savoir plus
Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique.
|
Module |
Implantation A |
Débit max conseillé (l/mn) |
Pression de travail |
Unité |
C |
Q |
F |
E |
Poids |
|
1/4 |
1/4 |
24 |
60 |
mm |
27 |
36 |
54,1 |
38,8 |
0,25 |
|
3/8 |
3/8 |
46 |
55 |
mm |
30 |
38 |
65,8 |
41,8 |
0,33 |
|
3/8 |
1/2 |
46 |
55 |
mm |
30 |
38 |
70,8 |
41,8 |
0,34 |
|
1/2 |
1/2 |
90 |
55 |
mm |
36 |
46 |
77,8 |
49,8 |
0,62 |
|
1/2 |
3/4 |
90 |
55 |
mm |
36 |
46 |
84,8 |
49,8 |
0,59 |
|
5/8 |
3/4 |
148 |
55 |
mm |
41 |
50 |
84,9 |
53,8 |
0,76 |
|
3/4 |
3/4 |
200 |
50 |
mm |
46 |
55 |
97,7 |
58,8 |
1,16 |
|
3/4 |
1'' |
200 |
50 |
mm |
46 |
55 |
99,7 |
58,8 |
1,12 |
|
1" |
1" |
378 |
47 |
mm |
55 |
65 |
105,8 |
69,8 |
1,78 |
|
1" |
1"1/4 |
378 |
47 |
mm |
55 |
65 |
106,8 |
69,8 |
1,69 |
|
1"1/2 |
1"1/4 |
750 |
40 |
mm |
65 |
85 |
133,5 |
92 |
3,88 |
|
1"1/2 |
1"1/2 |
750 |
40 |
mm |
65 |
85 |
133,5 |
92 |
3,81 |
|
2 |
2 |
1000 |
35 |
mm |
90 |
- |
224,8 |
200 |
14,68 |
Caractéristiques :
- Interchangeabilité avec coupleurs similaires Stucchi
- Taille possible : 1/4" à 2"
- Pression admissible de 600 bar
- Connexion mécanique : système à visser
- Matériau : acier carbone de haute résistance
- Débit jusqu’à 1000L/min
- Joints standard en NBR (nitrile) : T° -20°C à +100°C
- Joints anti-extrusion : téflon
- Connexion et déconnexion sous pression résiduelle simplifiées des deux côtés
Simple d’utilisation
Haute résistance
Nettoyage facile
