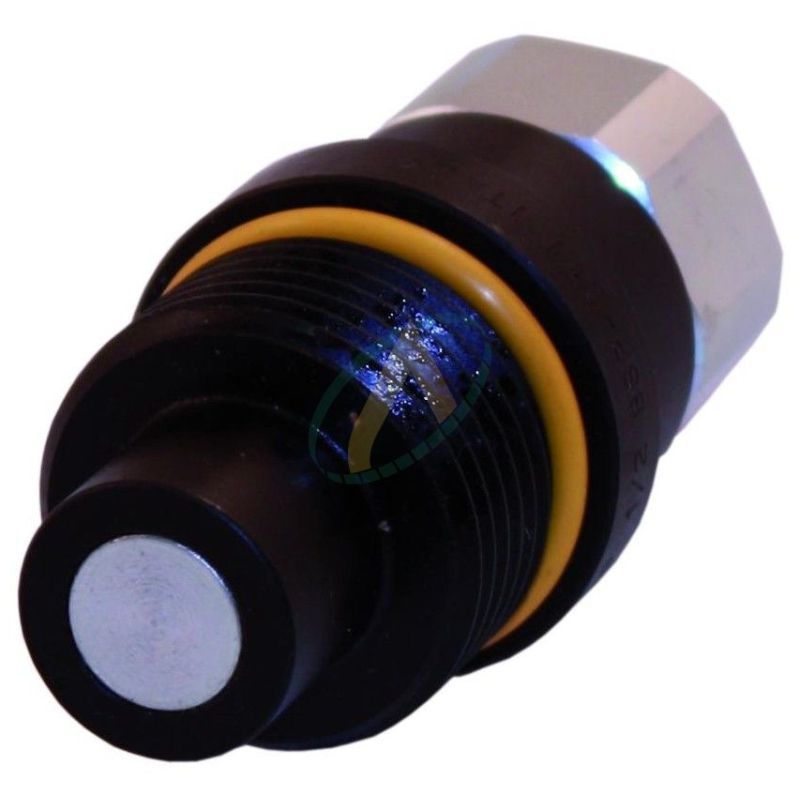

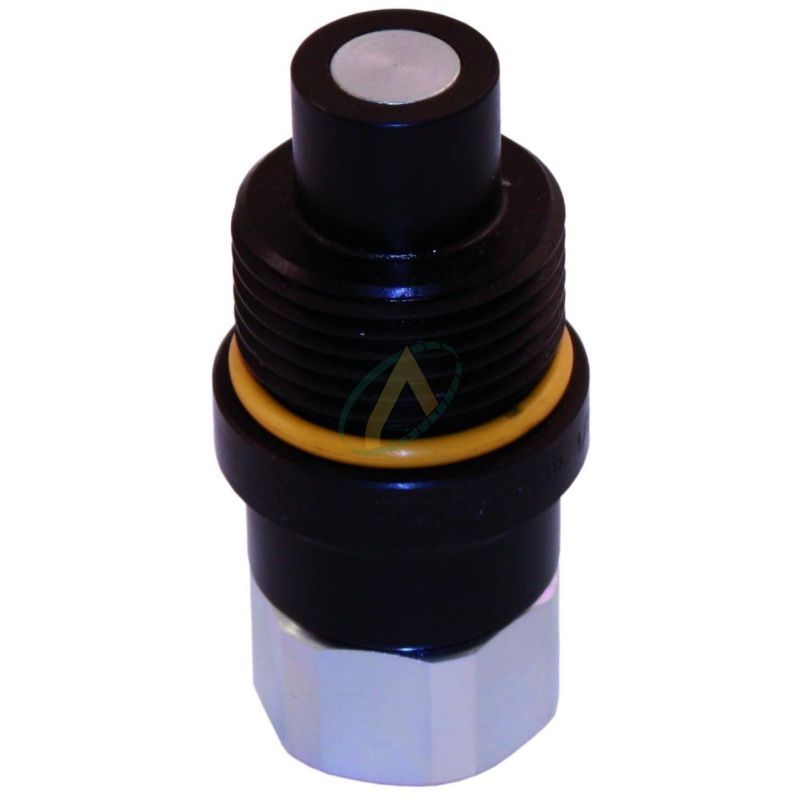

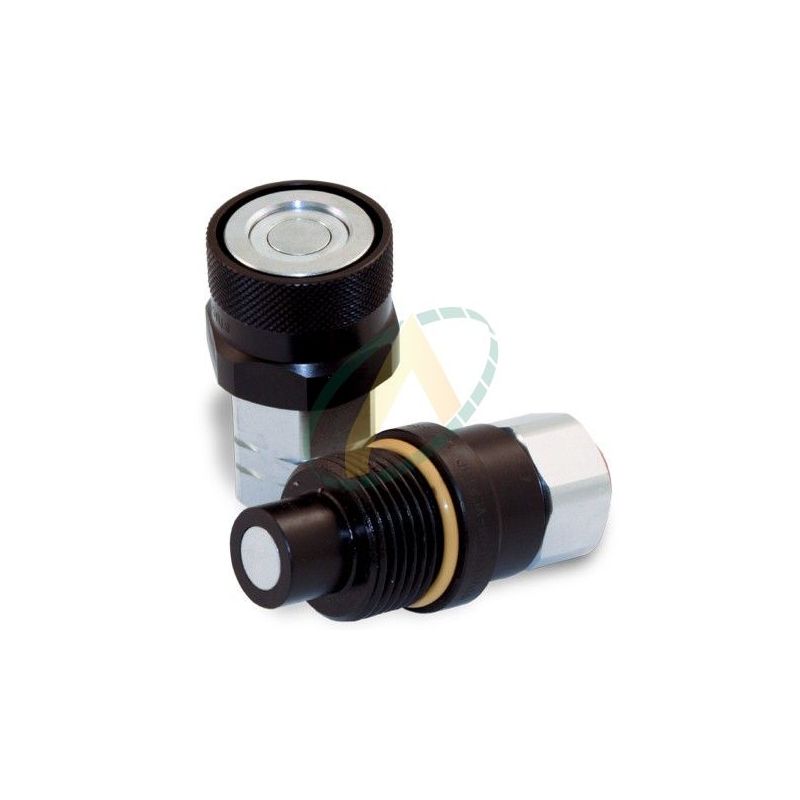

Coupleur mâle implantation mâle norme
Coupleur hydraulique, de taille 1/4" à 2". Utilisé sur des équipements hydrauliques, véhicules industriels, travaux publics, dans l’industrie et la pétrochimie.
Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.
Fiche technique
- Type de coupleur
- mâle
en savoir plus
Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique.
|
Module |
Implantation A |
Débit max conseillé |
Pression de travail max admissible (bar) |
Unité |
D |
B |
T |
N |
Poids (kg) |
|
1/4 |
1/4 |
24 |
60 |
mm |
71 |
22 |
34,8 |
M30X2 |
0,23 |
|
3/8 |
3/8 |
46 |
55 |
mm |
82,5 |
27 |
37,8 |
M33X2 |
0,33 |
|
3/8 |
1/2 |
46 |
55 |
mm |
85 |
27 |
37,8 |
M33x2 |
0,32 |
|
1/2 |
1/2 |
90 |
55 |
mm |
95 |
36 |
45,8 |
M40x3 |
0,60 |
|
1/2 |
3/4 |
90 |
55 |
mm |
97,4 |
36 |
45,8 |
M40x3 |
0,58 |
|
5/8 |
3/4 |
148 |
55 |
mm |
99 |
36 |
49,8 |
M45x3 |
0,67 |
|
3/4 |
3/4 |
200 |
50 |
mm |
113,6 |
46 |
54,8 |
M50x3 |
1,13 |
|
3/4 |
1'' |
200 |
50 |
mm |
113,6 |
46 |
54,8 |
M50x3 |
1,02 |
|
1" |
1" |
378 |
47 |
mm |
123,4 |
55 |
64,5 |
M58x3 |
1,54 |
|
1" |
1"1/4 |
378 |
47 |
mm |
123,4 |
55 |
64,5 |
M58x3 |
1,44 |
|
1"1/2 |
1"1/4 |
750 |
40 |
mm |
150 |
65 |
89,8 |
M80x4 |
3,25 |
|
1"1/2 |
1"1/2 |
750 |
40 |
mm |
150 |
65 |
89,8 |
M80x4 |
3,20 |
|
2 |
2 |
1000 |
35 |
mm |
218,4 |
90 |
145 |
M130x6 |
11,89 |
Caractéristiques :
- Interchangeabilité avec coupleurs similaires (Stucchi profile)
- Taille possible : 1/4" à 2"
- Pression admissible de 600 bar
- Connexion mécanique : vissage
- Matériau : acier carbone de haute résistance
- Débit jusqu’à 1000L/min
- Joints standard en NBR (nitrile) : T° -20°C à +100°C
- Joints anti-extrusion : téflon
- Connexion et déconnexion sous pression résiduelle simplifiées des deux côtés
Simple d’utilisation
Haute résistance
Nettoyage facile
