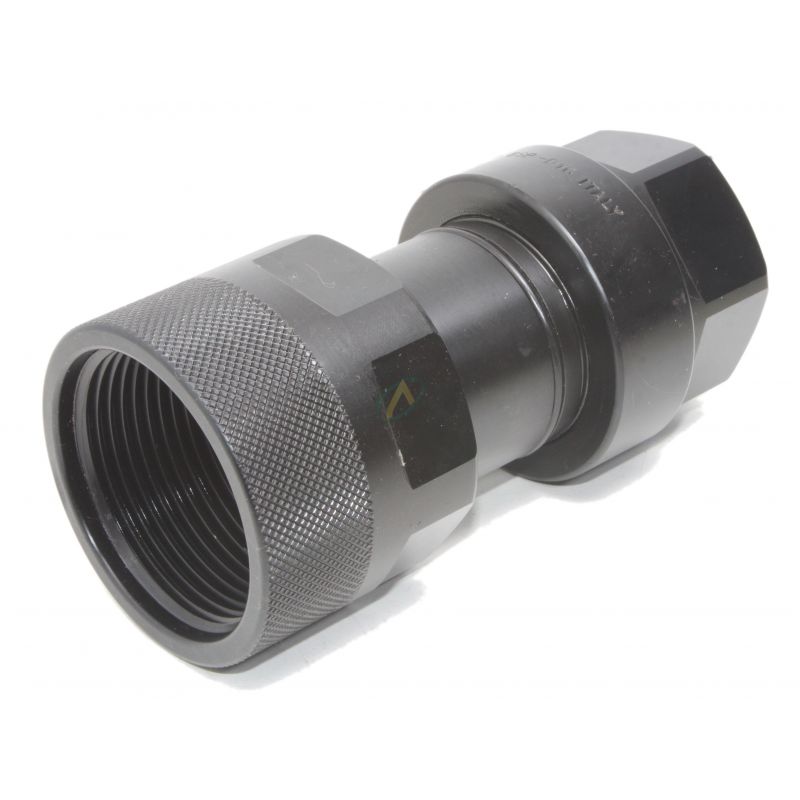

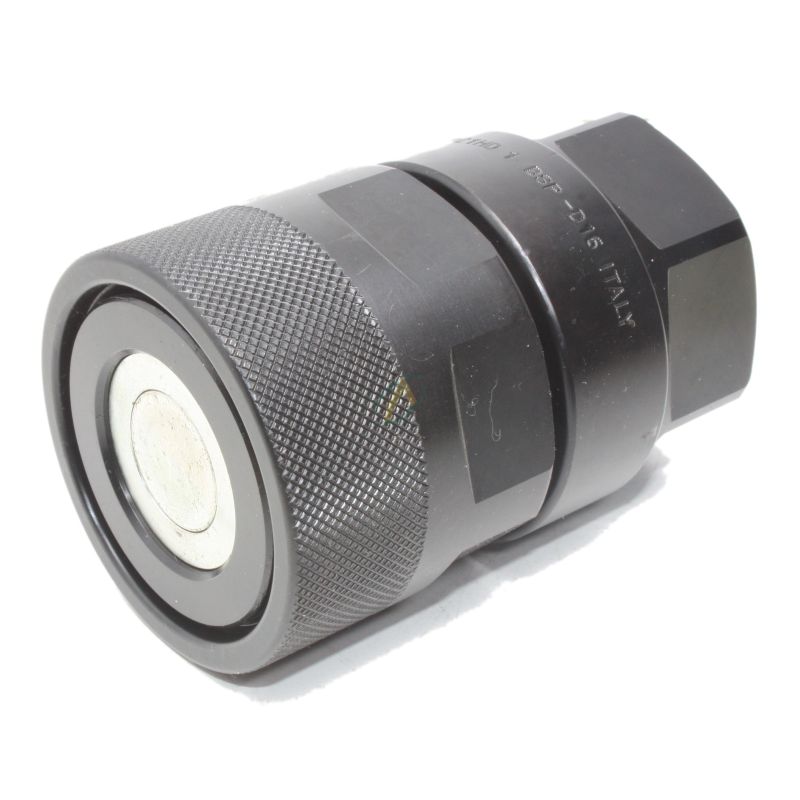

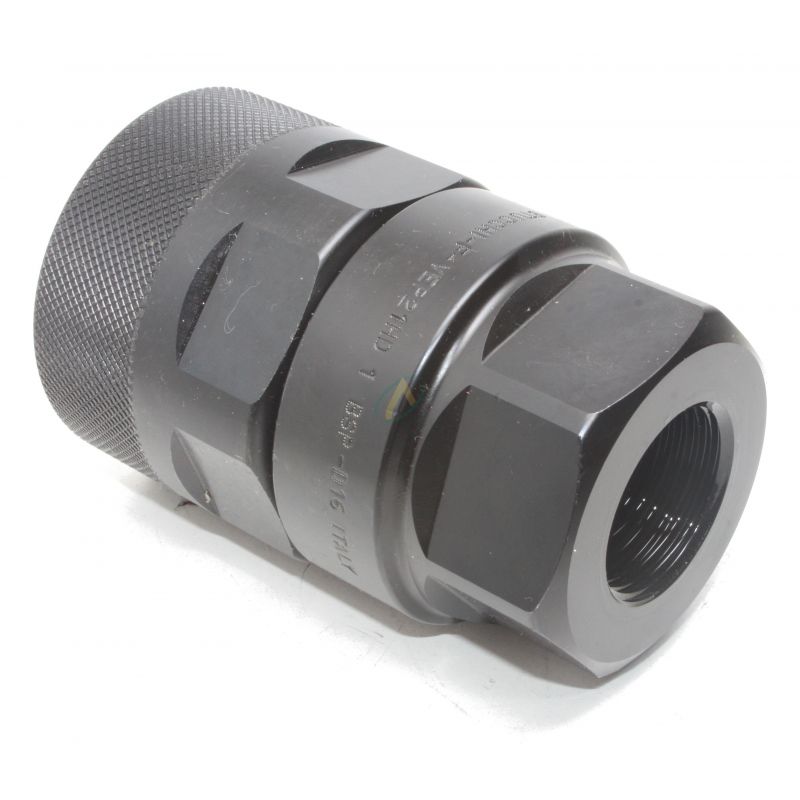

Coupleur femelle face plane à visser implantation femelle type VEP HD
Coupleur hydraulique, de taille 3/4" à 1-1/2". Utilisé sur des équipements hydrauliques, véhicules industriels, travaux publics, dans l’industrie et la pétrochimie.
Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.
Fiche technique
- Type de coupleur
- femelle
en savoir plus
Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique.
|
Module |
Implantation |
Débit max conseillé |
Pression de travail max admissible (bar) |
Unité |
N |
F |
C |
Q |
E |
Poids (kg) |
|
3/4 |
3/4 |
200 |
50 |
mm |
M50x3 |
99,7 |
46 |
55 |
58,8 |
0,87 |
|
3/4 |
1" |
200 |
50 |
mm |
M50x3 |
99,7 |
46 |
55 |
58,8 |
1,28 |
|
1" |
1-1/4" |
378 |
47 |
mm |
M58x3 |
106,8 |
55 |
65 |
69,8 |
2,02 |
|
1-1/2" |
1-1/2" |
750 |
40 |
mm |
M80x4 |
133,5 |
65 |
85 |
95 |
4,36 |
Caractéristiques :
- Interchangeabilité avec coupleurs similaires (Stucchi profile)
- Taille possible : 3/4" à 1-1/2
- Pression admissible de 500 bar
- Connexion mécanique : vissage
- Matériau : acier carbone de haute résistance
- Débit jusqu’à 750L/min
- Joints standard en NBR (nitrile) : T° -20°C à +100°C
- Joints anti-extrusion : téflon
- Connexion et déconnexion sous pression résiduelle simplifiée des deux côtés
Simple d’utilisation
Haute résistance
