Kits clapets doubles à tuyauter

Choisissez l'implantation de votre kit hydraulique clapet double à tuyauter pour l'ajouter au panier.

Vous pouvez voir les caractéristiques de votre kit clapet double à tuyauter avec schéma ci-dessous.

Référence : 1001208
73,12 € HT 87.74 € TTC
HT
En Stock
local_shipping Livraison prévue à partir du 05/12/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

en savoir plus

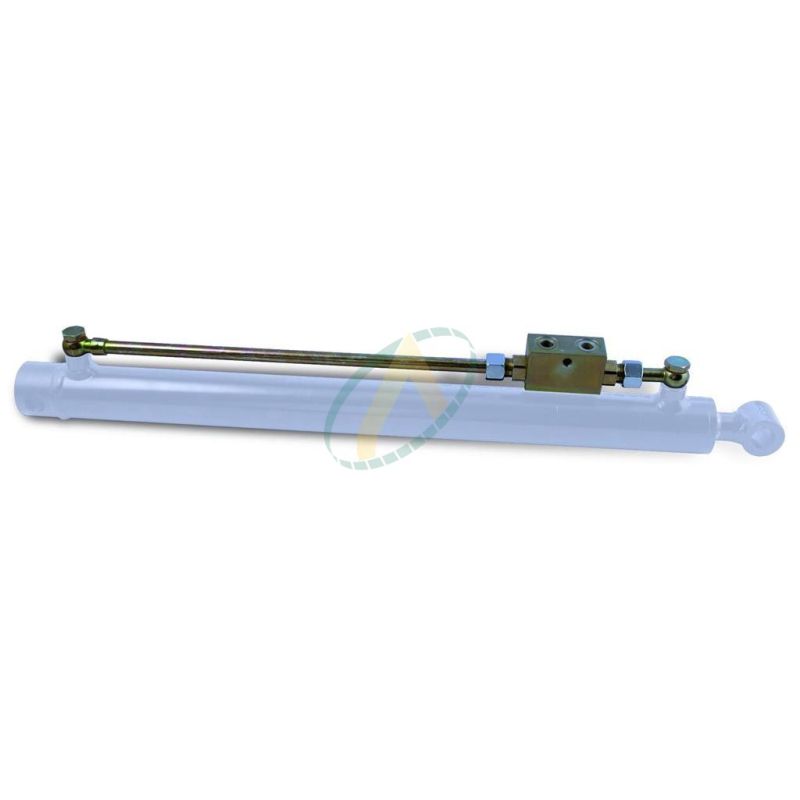

Montage de clapet sur vérin hydraulique double effet.

Une seule référence par implantation (tuyau à ajuster en fonction du vérin)


Composition :

  • Une référence = clapet + raccord + tube.

Caractéristiques :

Rapport pilotage Débit maxi (l/min) Pression maxi (bar) Pression ouverture (bar) V1 V2 C1 C2 L (mm) L1 (mm) L2 (mm) L3 (mm) L4 (mm) S (mm) Poids (kg)

EAF

(mm)
1/5,5 20 350 4 G1/4’’ 12L 64 134 36 160 84 30 0,648 498
1/5,5 30 350 4 G3/8’’ 12L 64 134 36 166 84 30 0,63 446
01-mai 50 350 3 G1/2’’ 15L 90 164 45 196 106 35 1,098 498

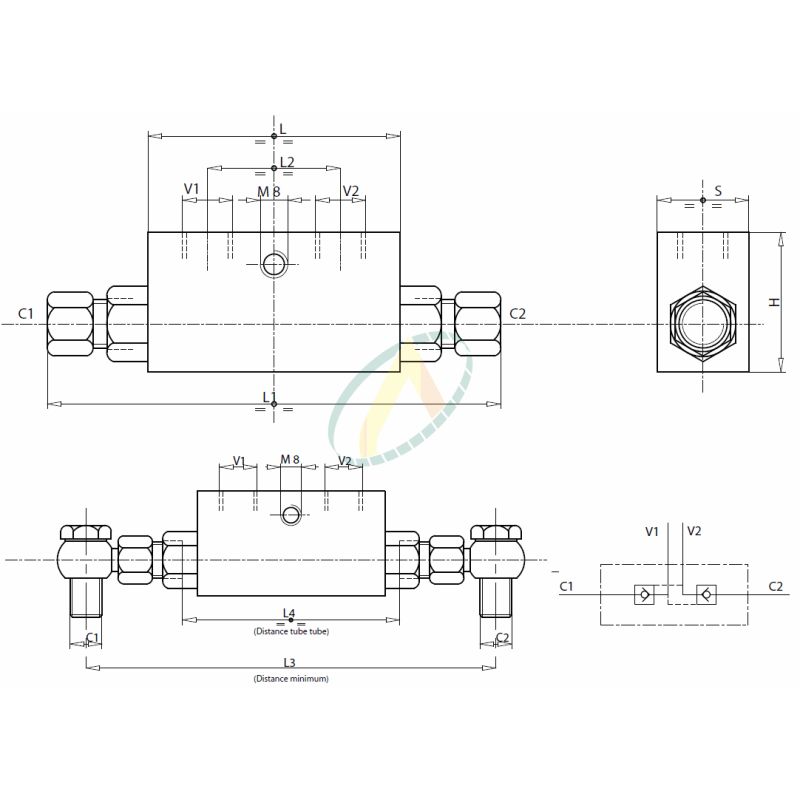

Schéma kit clapet double à tuyauter :


Schéma kit clapet double à tuyauter
