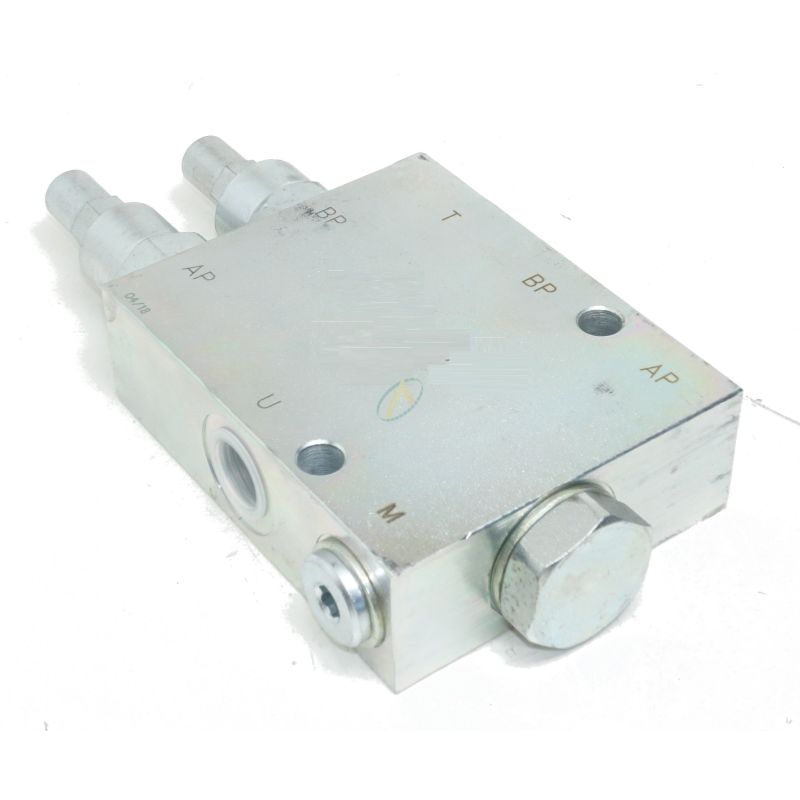

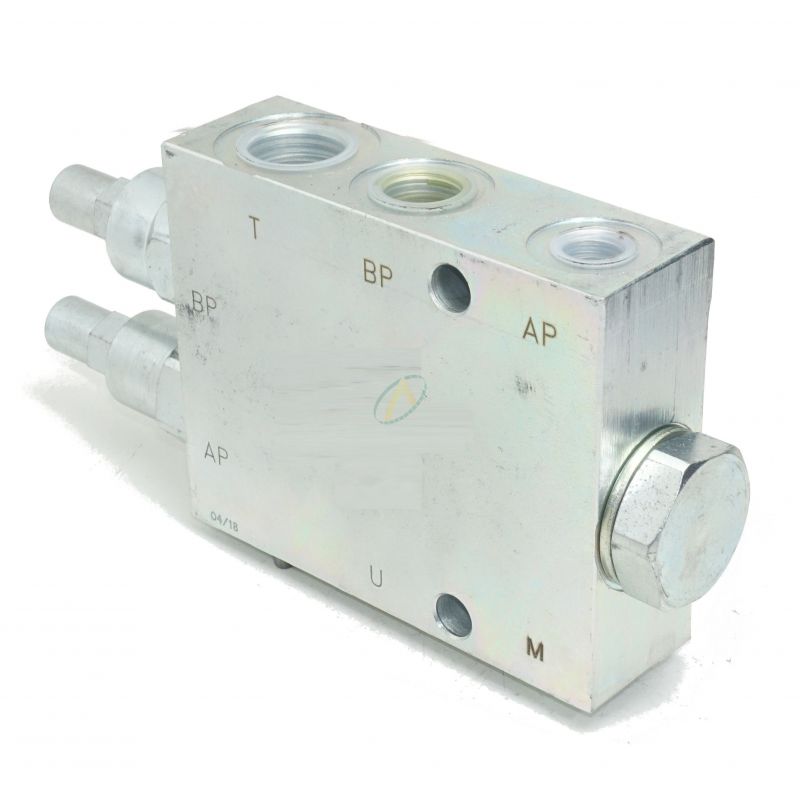

Valve basse pression haute pression, 40 à 80 l/min, 300 ou 350 bars

Cette valve basse pression haute pression vous permettra d'économiser l'énergie pour le fonctionnement d'un circuit hydraulique à deux pompes. Selon le réglage choisi, vous obtiendrez une force importante (pression) pour le vérin ou les autres composants avec une puissance moteur faible.
Elle trouve son utilité sur les fendeuses de bûches et les presses, où elle permet d'effectuer une approche rapide puis un effort de pression important en fin de course.
Référence : 1002434
270,33 € HT 324.40 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Pression de service maximum
350 bar, 300 bar
Débit maxi
40 l/min, 50 l/min, 80 l/min

en savoir plus

A basse pression, le système permet d'additionner les débits des deux pompes et obtenir un déplacement rapide.
A haute pression, il se cale sur le débit le plus faible pour obtenir un déplacement lent.

Schéma hydraulique de la valve basse pression haute pression

Schéma hydraulique valve basse pression haute pression
Courbes débit pression

Diagrammes valves basse pression haute pression
Schéma et dimensions

Schéma valve basse pression haute pression

Référence Type AP BP
Débit maxi
(l/min)		 T Pression
maximale
(bar)		 Poids
(kg)		 AP BP U T L
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 L5
(mm)		 L6
(mm)		 L7
(mm)		 H1
(mm)		 H2
(mm)		 H3
(mm)		 H
(mm)		 S
(mm)		 BP
(bar)		 AP
(bar)
V0512 VABP 3/8" 20 40 60 300 1.748 G 1/4" G 3/8" G 3/8" G 1/2" 100 142 155 50 30 20 13 69 65 8.5 6.5 80 30 20-80 50-350
V0513 VABP 1/2" 30 50 80 350 2.342 G 3/8" G 1/2" G 1/2" G 3/4" 105 147 160 54 36 18 15 73 65 17 8 90 35 20-80 50-350
V0514 VABP 3/4" 40 60 120 350 3.970 G 1/2" G 3/4" G 3/4" G 1" 140 187 212 52.5 42.5 20 20 95 65 27 8 100 40 20-80 50-350
