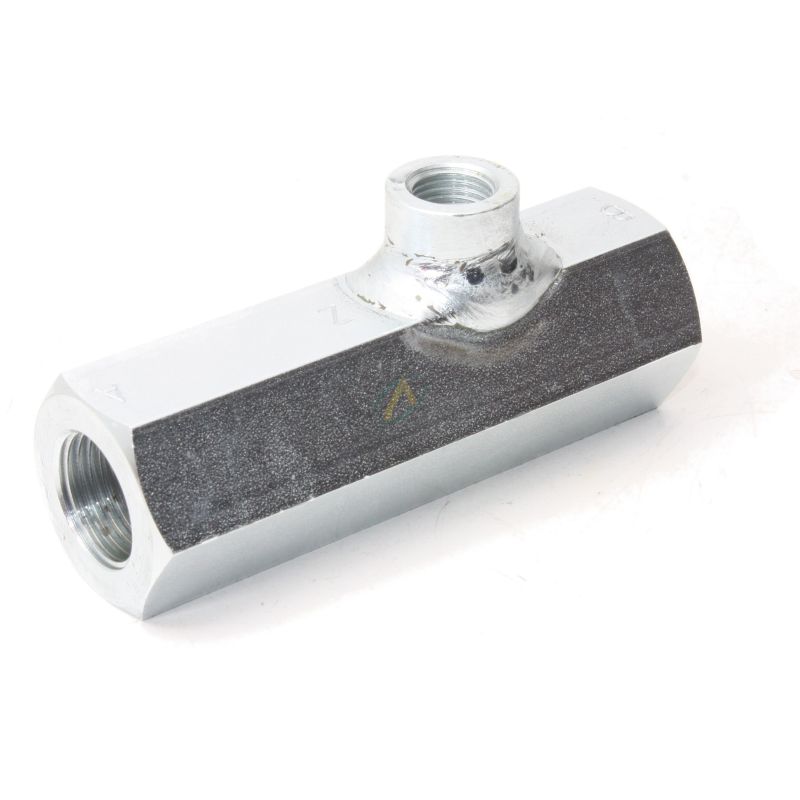

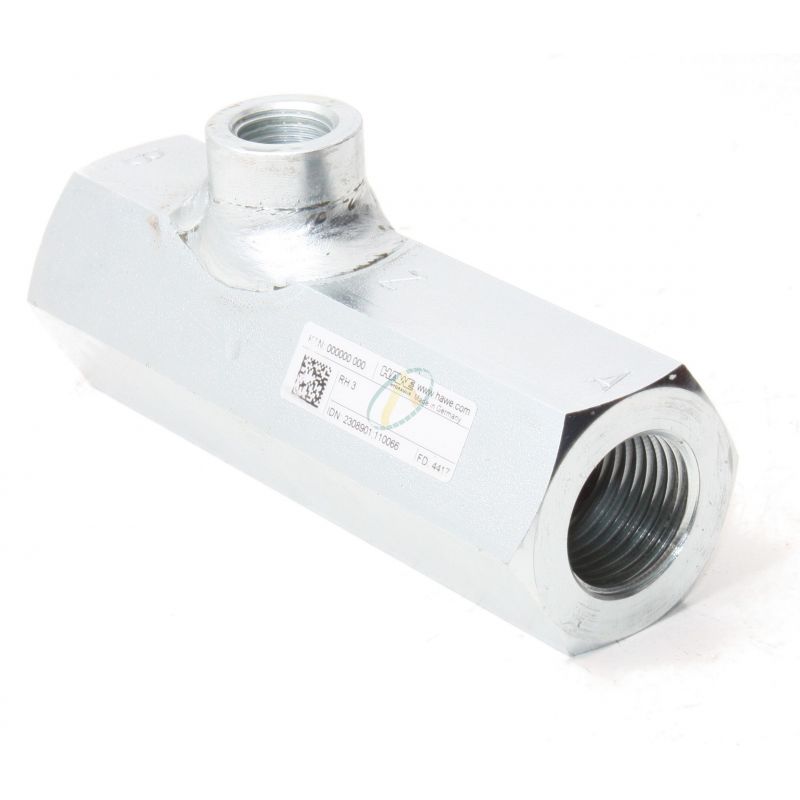

Clapet simple piloté en ligne, résistant à 700 bar et de débit 15 l/min

Ce clapet anti-retour piloté en ligne est un élément de sécurité de vos circuits hydrauliques.

Il vous permettra d'empêcher la redescente d'un vérin simple effet en cas de rupture d'un flexible ou de fuite, que ce soit au niveau du distributeur ou ailleurs dans le circuit.
Référence : 1001122
343,28 € HT 411.94 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 03/04/2025

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Pression de service maximum
700 bar
Orifice
1/4 BSPP
Débit maxi
15 l/min
Orifice de pilotage
1/4" BSP
Pression d'ouverture
0.15 bar

en savoir plus

L'ouverture du passage pour permettre la redescente du vérin s'effectue en appliquant une pression hydraulique sur l'orifice de pilotage.

Schéma hydraulique du clapet

Schéma hydraulique clapet anti retour piloté

Courbes débit pression du clapet anti-retour piloté en ligne

Diagrammes pression clapet anti-retour pilotéPertes de charge clapet anti-retour piloté

Schéma et dimensions
