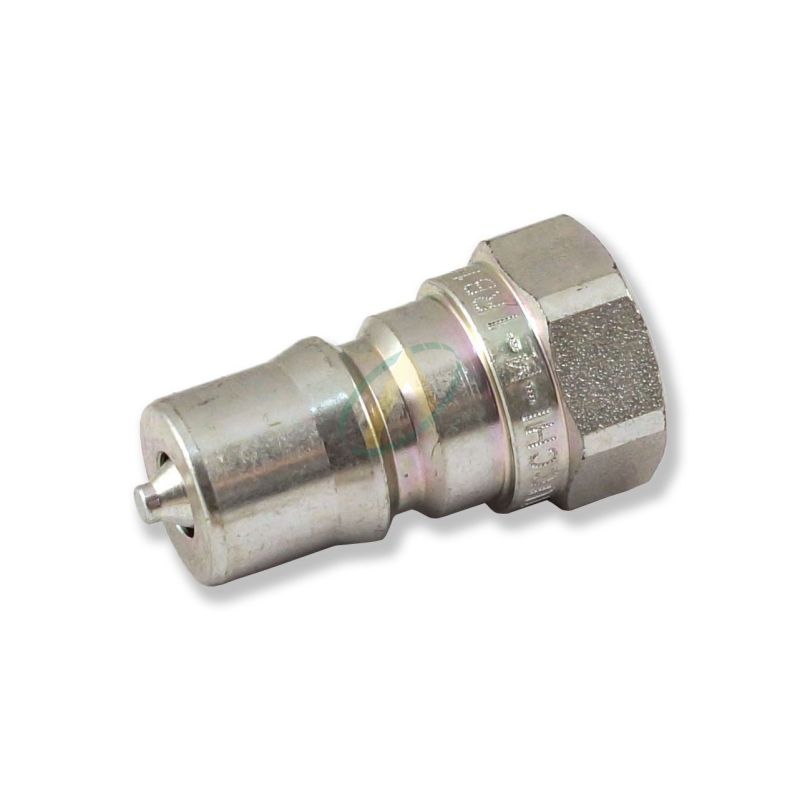

Coupleur hydraulique mâle à clapet ISO-B
Coupleur hydraulique à clapet, de taille 1/8" à 1". Utilisé en industrie, chimie, pétrolière et en agricole sur les petits tracteurs.
Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.
accessoires
Fiche technique
- Normes
- ISO B
- Type de coupleur
- mâle
- Implantation
- Femelle
en savoir plus
Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique à clapet.
Module |
Implantation |
Débit max conseillé |
Pression de travail max admissible (bar) |
Unité |
B |
D |
G |
H |
J |
Poids |
1/8" |
Femelle |
6 |
350 |
mm |
14 |
30 |
60,5 |
15,8 |
10,8 |
0,02 |
1/4" |
Femelle |
24 |
350 |
mm |
19 |
35 |
70,7 |
20,8 |
14,2 |
0,04 |
3/8" |
Femelle |
46 |
300 |
mm |
24 |
41 |
82,7 |
26 |
19,1 |
0,07 |
1/2" |
Femelle |
90 |
280 |
mm |
27 |
46 |
92,6 |
29 |
23,5 |
0,10 |
3/4" |
Femelle |
148 |
230 |
mm |
36 |
55 |
111,1 |
38,5 |
31,4 |
0,20 |
1" |
Femelle |
200 |
180 |
mm |
41 |
66 |
133,2 |
44,8 |
37,7 |
0,33 |
Caractéristiques :
- Interchangeable avec : Parker série 60, Faster série HNV, Snap-tite série 72, Voswinkel série IB, Hansen série HK
- Norme du module:ISO 7241-1 série «B»,
- Autres profils possibles (ISO-A, ...)
- Connexion mécanique : verrouillage par bille
- Matériau : acier carbone
- Traitement de surface : zingué
- Ressorts : acier C72
- Billes : acier dur 100 C6
- Clapet : acier trempé zingué
- Joints: standard en NBR (nitrile) : T° -20°C à +100°C
- Joints anti-extrusion : téflon.
- Connexion sous pression résiduelle : non autorisée
- Déconnexion sous pression résiduelle : non autorisée
