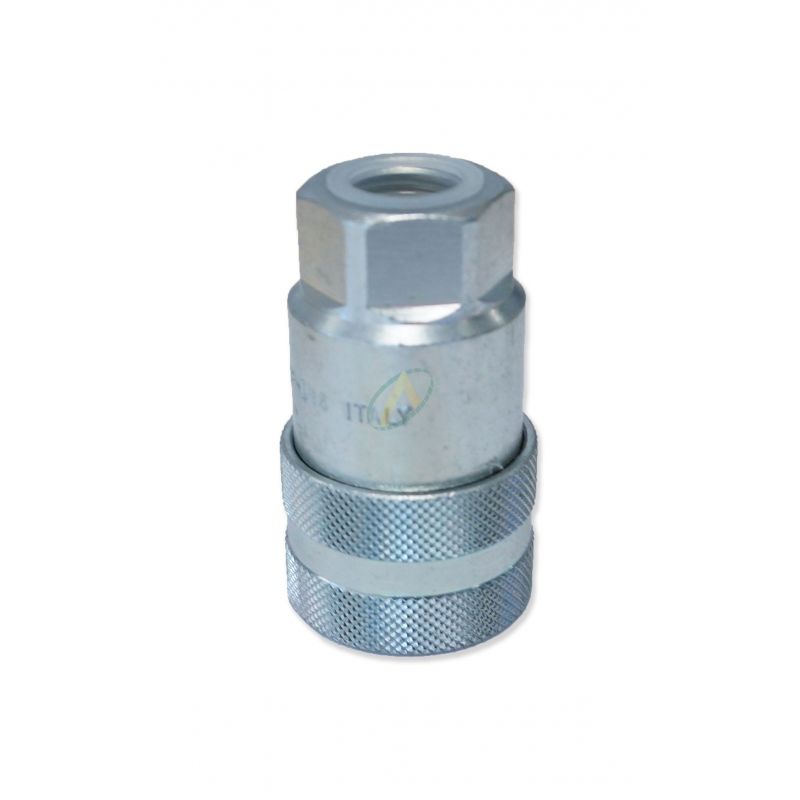

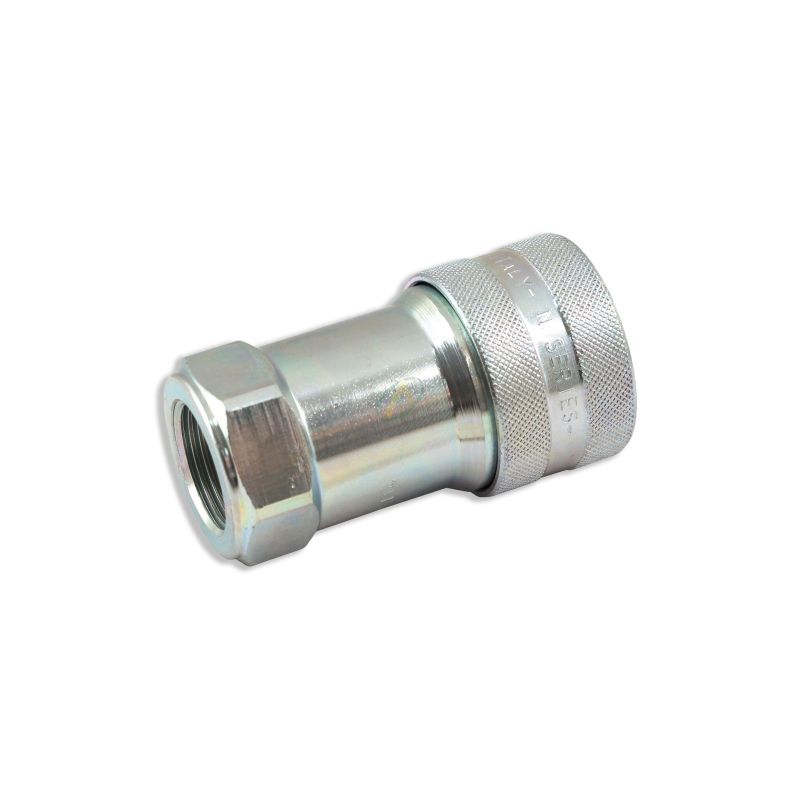

Coupleur femelle à clapet IR-V implantation femelle BSP
Coupleur hydraulique à clapet, de taille 1/4" à 1". Utilisé en industrie et en agriculture sur les petits tracteurs.
Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.
Fiche technique
- Type de coupleur
- femelle
- Implantation
- Femelle
en savoir plus
Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique à clapet.
|
Module |
Implantation |
Débit max conseillé |
Pression de travail max admissible (bar) |
Unité |
C |
E |
F |
G |
I |
Poids |
|
1/4" |
Femelle |
24 |
300 |
mm |
19 |
27 |
50,4 |
65,9 |
21 |
0,12 |
|
3/8" |
Femelle |
46 |
300 |
mm |
24 |
34 |
58,3 |
76,3 |
26,5 |
0,22 |
|
1/2" |
Femelle |
90 |
250 |
mm |
27 |
38 |
63,3 |
86,3 |
30 |
0,25 |
|
3/4" |
Femelle |
148 |
250 |
mm |
38 |
48 |
90,3 |
118,3 |
43 |
0,68 |
|
1" |
Femelle |
200 |
200 |
mm |
45 |
54 |
97,6 |
128,8 |
52 |
0,83 |
Caractéristiques :
- Interchangeabilité avec coupleurs similaires : IR séries, ISO 7241 série « A » taille ½
- Pression admissible de 300 bar
- Taille possible : 1/4" à 1"
- Connexion mécanique : verrouillage par bille
- Matériau : acier carbone
- Débit jusqu’à 200L/min
- Joints standard en NBR (nitrile) : T° -20°C à +100°C
- Connexion et déconnexion sous pression résiduelle non autorisées
Points forts du produit :
- Pièce conçue de manière à réduire les vibrations et les baisses de pressions
- Facile d’utilisation
