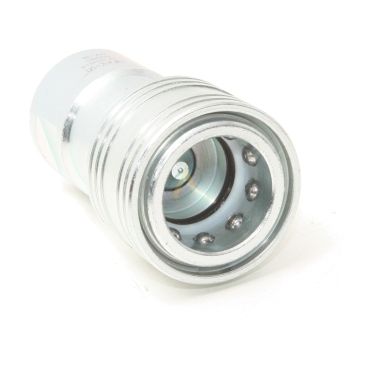

Coupleur mâle à clapet NORDIQUE implantation femelle BSP

Coupleur hydraulique à clapet, de taille 1/4" à 1". Utilisé sur des équipements hydrauliques, véhicules industriels, travaux publics et en agriculture.

Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.

Module
Référence : 1101075
24,31 € HT 29.17 € TTC
HT
En Stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Type de coupleur
mâle
Implantation
Femelle

en savoir plus

Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique à clapet.

Module

Implantation
A

Débit max conseillé
(l/mn)

Pression de travail max admissible (bar)

Unité

  B

D

G

  H

J

Poids
(Kg)

1/4"

Femelle
1/4" BSP

24

400

mm

19

48,2

81,7

21

12

0,11

3/8"

Femelle
3/8" BSP

46

370

mm

22

38

76,4

24

19,9

0,12

1/2"

Femelle
1/2" BSP

90

330

mm

27

42 ,5

85,2

29

24,7

0,21

3/4"

 Femelle
3/4" BSP

212

270

mm

36

47

94,6

39

32,7

0,41

1"

Femelle
1" BSP

378

330

mm

45

56,5

113,4

48

40,9

0,77

Caractéristiques :

  • Interchangeabilité avec coupleurs similaires (Nordic interface)
  • Connexion mécanique : verrouillage par bille et douille de sécurité
  • Matériau : acier carbone
  • Pression admissible de 600 bar
  • Taille possible : 1/4" à 1"
  • Débit jusqu’à 378L/min
  • Joints standard en NBR (nitrile) : T° -20°C à +100°C
  • Connexion sous pression : PC version
  • Connexion : sur le côté
  • Déconnexion sous pression résiduelle : non autorisées
