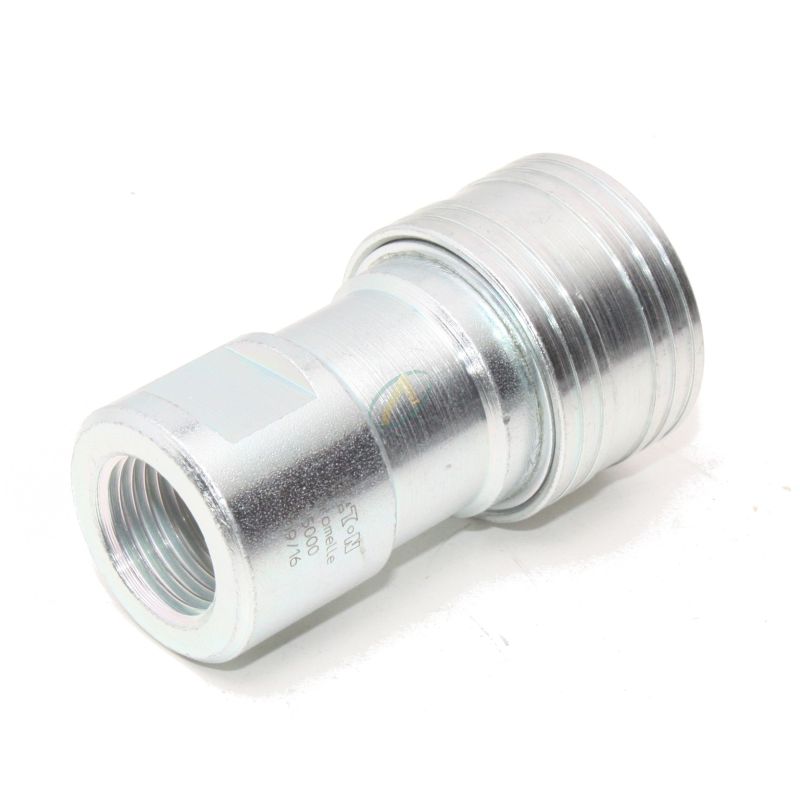

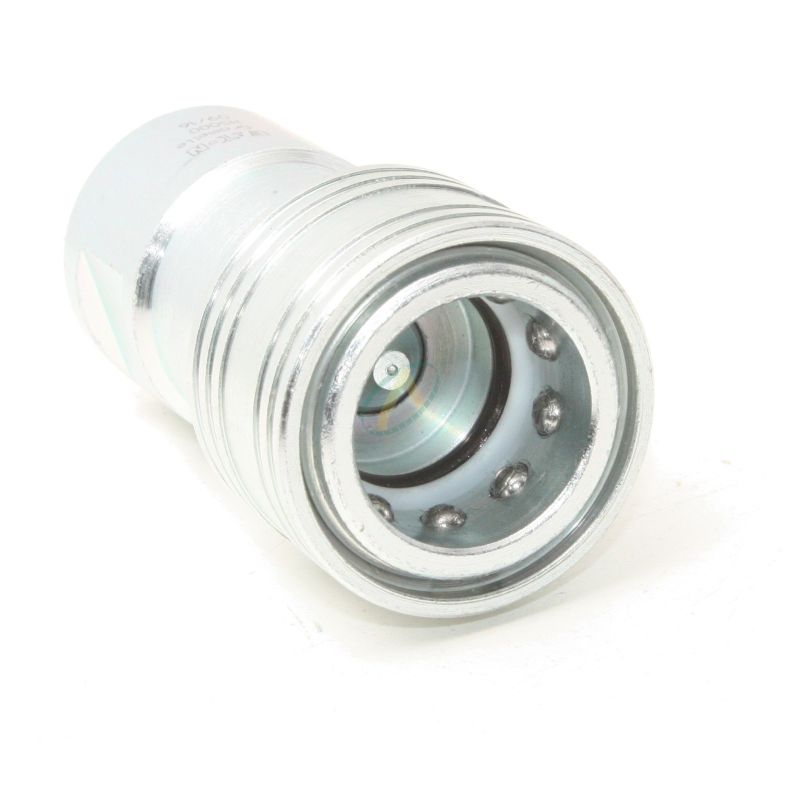

Coupleur femelle à clapet H5000 implantation femelle BSP

Coupleur hydraulique à clapet, avec un profil propriétaire, de la marque Eaton Gromelle™.

Module proposé de 1/4 à 1" 1/4.

Sélectionnez le module de votre coupleur après avoir trouvé vos dimensions dans le tableau ci-dessous.

Module
Référence : 1101065
50,25 € HT 60.30 € TTC
HT
En Stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Normes
H5000
Type de coupleur
femelle
Implantation
Femelle

en savoir plus

Caractéristiques :

Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique à clapet H5000.

Module Implantation
A 		 Débit nominal
(l/mn) 		 Débit maxconseillé
(l/mn) 		 Pression de travail max admissible (bar) Unité C E F G I Poids
(Kg)
1/4" Femelle
1/4" BSP 		 12 20 700 mm  19  28  50  64   24 0,122
3/8" Femelle
3/8" BSP 		 18 25 600 mm  23 34 59 77 28 0,197
1/2" Femelle
1/2" BSP 		 25 40 500 mm  27 38 69 93 27 0,226
3/4"  Femelle
3/4" BSP 		 55 80 400 mm  35 48 89 117 35 0,577
1" Femelle
1" BSP 		 90 120 300 mm  41 52 99 130 41 0,720
1" 1/4 Femelle
1" 1/4 BSP 		 140 190 200 mm 55 75 132 180 55 2,165

 schema coupleur hydraulique iso A agricole

Caractéristiques :

  • Connexion mécanique : verrouillage par bille
  • Matériau : acier
  • Traitement de surface : zingué bichromté
  • Ressorts : inox
  • Billes : inox
  • Clapet : acier zingué
  • Joints : standard en NBR (nitrile) : T° -20°C à +100°C
  • Joints anti-extrusion : téflon
