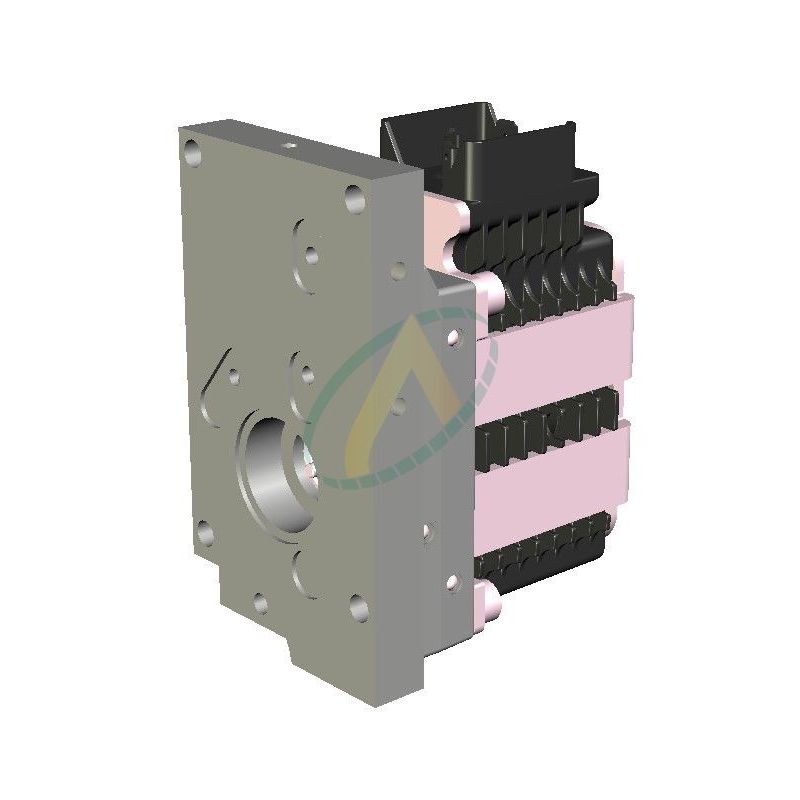

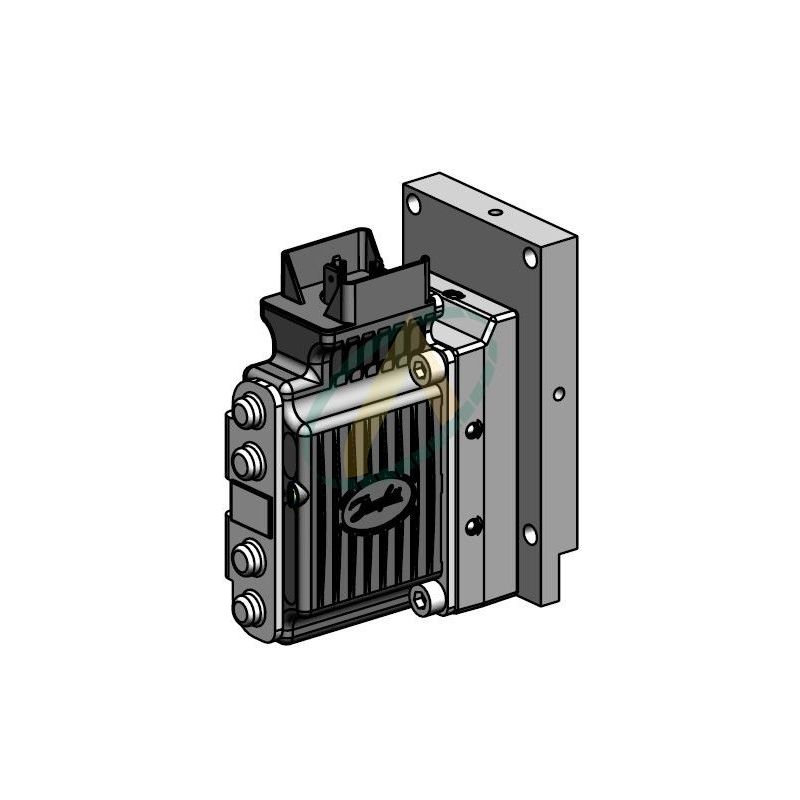

Bobine passive PVEH Proportionnelle haute performance - 11V à 32V - Connecteur HIRSCHMANN - PVG120

Cette bobine électrique proportionnelle DANFOSS PVEH haute performance série 7 possède un connecteur Hirschmann 1x4 DIN et est prévue pour piloter un distributeur PVG 120.

Cette bobine propose une bonne éfficacité du courant éléctrique de 11 à 32V grâce a une réduction de la consommation en position neutre.

La référence DANFOSS de ce produit est 11166813.

Référence : 11166813
981,72 € HT 1178.06 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Puissance
7 Watts
Tension
11 - 32 V
Température d'utilisation
-40°C à +90°C
Type de distributeur
PVG 120
Connectique
Prise Hirschmann 43650
Type de bobine
Bobine proportionnelle haute performance
Bobine flottante
Non
Gestion des défauts
Passive

en savoir plus

Schéma Technique & Hydraulique


Tableaux de caractéristiques

Description Type Valeur
Tension d'alimentation


 Nominale 11 à 32 V DC
Plage 11 à 32 V DC
Ondulation maximale 5%
Consommation de courant à 12 V DC 540 mA
à 24 V DC 270 mA
Viscosité de l'huile Plage de fonctionnement 12 à 75 cSt
Minimum 4 cSt
Maximum  460 cSt
Propreté de l'huile Maximum 18/16/13 (selon ISO 4406)

Couleur Type Valeur
Vert Phase d'actionnement
Vert à 1.5 Hz Position neutre (économie d'énergie)
Rouge Défaillance interne
Rouge à 1.5 Hz Défaillance externe ou de position flottante
Jaune Mode désactivation

Avantages Série 7

Les bobines Série 7 proposent multitudes d'avantages et d'améliorations. Dans un premier temp une meilleure éfficacité du courant due à la réduction de consommation en position neutre et une gestion des défauts passive.

Sa taille et son poid ont été réduits. Cette bobine proportionelle se connecte par prise Hirschmann DIN 43650 et peut avoir une tension de 11 à 32V. Il y a également un indicateur de courant LED afin déviter tout type d'incident électrique.

Son niveau de compatibilité électromagnétique (CEM) est grandement amélioré, elle ne produits pas d'interférences électromagnétiques. Avec sa résistance accru à la corrosion elle pourra être pilotée de manière stable dans tout type d'environnement.

Cette bobine peut remplacer les anciennes réferences DANFOSS suivantes :155G4093; 155G4172; 155G4242; 155G4244; 155G4252; 155G4254; 155G4174
