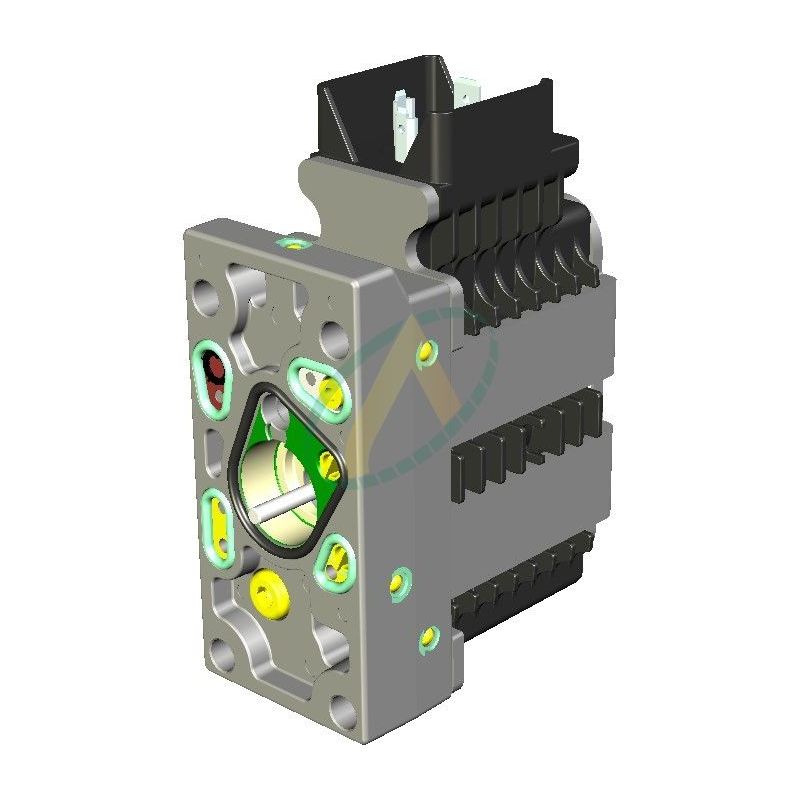

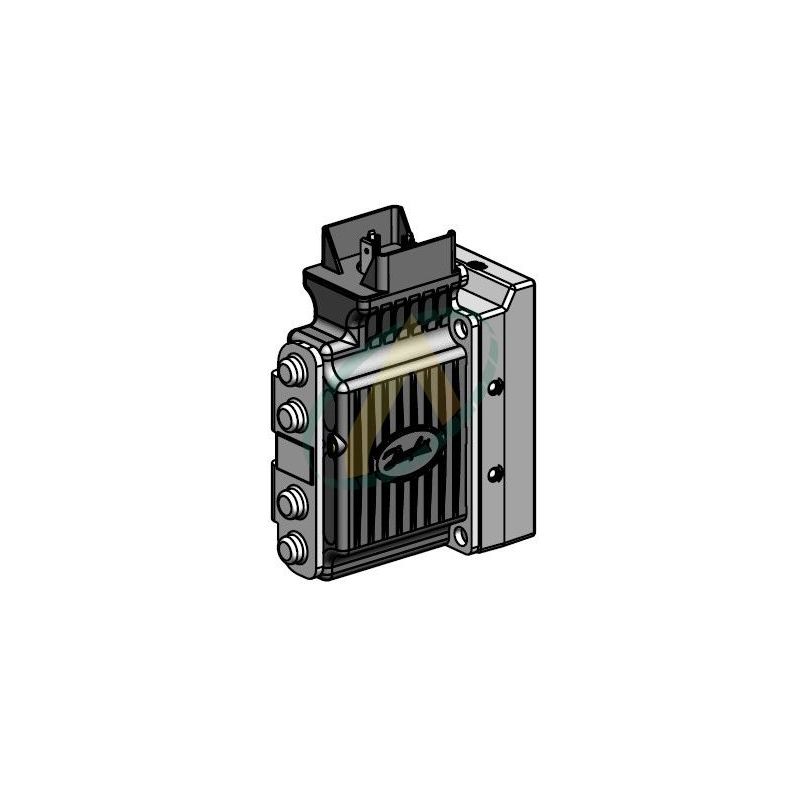

Cette bobine électrique proportionnelle DANFOSS PVEH haute performance série 7 possède un connecteur Hirschmann 1x4 DIN et est prévue pour piloter un distributeur PVG 32.
Cette bobine propose une bonne éfficacité du courant éléctrique de 11 à 32V grâce a une réduction de la consommation en position neutre.
La référence DANFOSS de ce produit est 11166839.
Fiche technique
en savoir plus
| Description | Type | Valeur |
| Tension d'alimentation |
Nominale | 11 à 32 V DC |
| Plage | 11 à 32 V DC | |
| Ondulation maximale | 5% | |
| Consommation de courant | à 12 V DC | 540 mA |
| à 24 V DC | 270 mA | |
| Viscosité de l'huile | Plage de fonctionnement | 12 à 75 cSt |
| Minimum | 4 cSt | |
| Maximum | 460 cSt | |
| Propreté de l'huile | Maximum | 18/16/13 (selon ISO 4406) |
| Couleur | Type | Valeur |
| Vert |  |
Phase d'actionnement |
| Vert à 1.5 Hz |  |
Position neutre (économie d'énergie) |
| Rouge |  |
Défaillance interne |
| Rouge à 1.5 Hz |  |
Défaillance externe ou de position flottante |
| Jaune |  |
Mode désactivation |
Les bobines Série 7 proposent multitudes d'avantages et d'améliorations. Dans un premier temp une meilleure éfficacité du courant due à la réduction de consommation en position neutre et une gestion des défauts active.
Sa taille et son poid ont été réduits. Cette bobine proportionelle se connecte par prise Hirschmann DIN 43650 et peut avoir une tension de 11 à 32V. Il y a également un indicateur de courant LED afin déviter tout type d'incident électrique.
Son niveau de compatibilité électromagnétique (CEM) est grandement amélioré, elle ne produits pas d'interférences électromagnétiques. Avec sa résistance accru à la corrosion elle pourra être pilotée de manière stable dans tout type d'environnement.
Cette bobine peut remplacer les anciennes réferences DANFOSS suivantes : 155G4432; 157B4312; 157B4313; 157B4316; 157B4328; 157B4324; 157B4325.
L'option -F sur les bobines PVEH est l'option montrant que la bobine est en position flottante.
