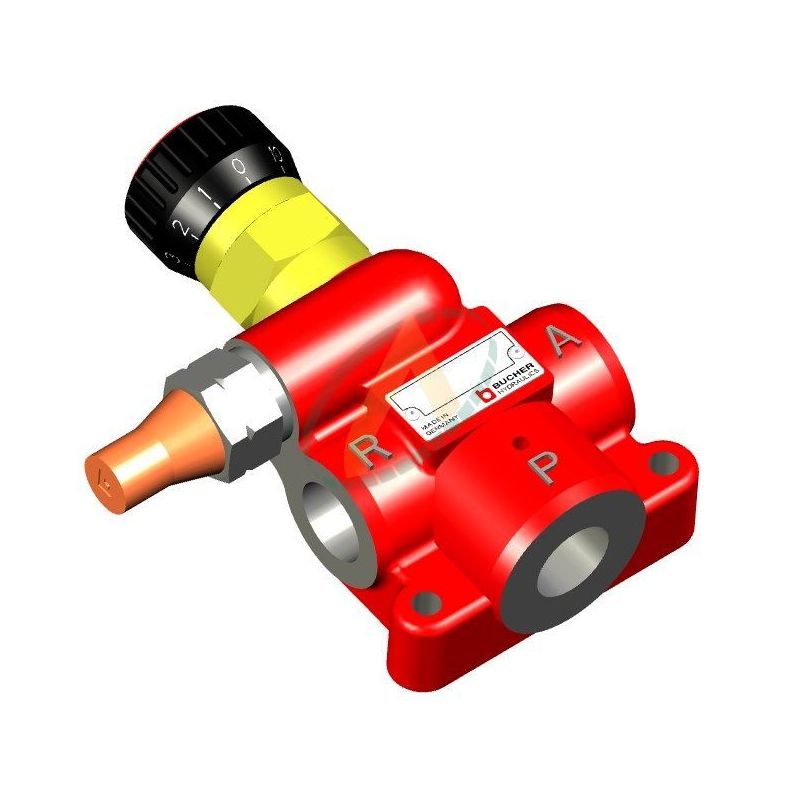

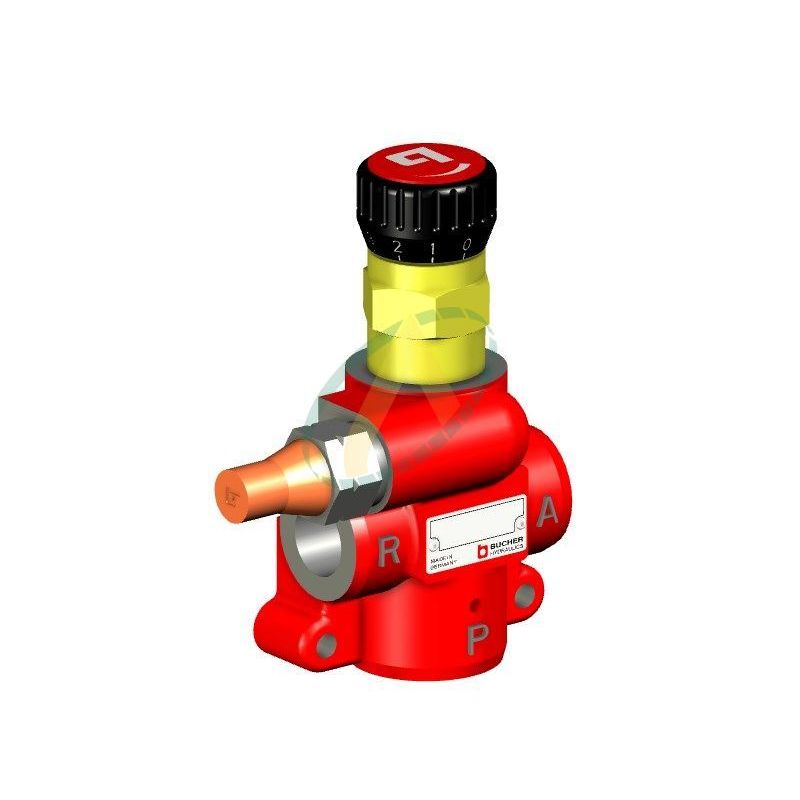

Régulateur de débit hydraulique 3 voies - Entrée 70l/min - Limiteur 140 bars

Ce diviseur de débit hydraulique réglable vous sera très utile sur certaines machines. Il vous permettra d'utiliser une partie de l'huile du circuit hydraulique principal pour alimenter à débit constant un équipement annexe.

Un limiteur de pression permet de régler la pression du débit régulé à 140 bars. La valeur de débit est modifiable de 0 à 50 l/min grâce à une molette de réglage manuelle.

Il trouvera sa place notamment sur vos épandeurs de fumier, désileuses, ainsi que sur toutes les machines disposant d'une fonction de distribution (d'aliments...).

Référence : 1006061
342,52 € HT 411.02 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Orifice A
M22X150
Orifice B
M22X150
Débit maxi
70 l/min
Orifice P
M22X150
Pression maximum
315 bars
Débit régulé
0 à 50 l/min

en savoir plus

Le principe de fonctionnement du diviseur de débit hydraulique est simple. Il reçoit en entrée (orifice P) un débit d'huile, qu'il divise en un débit prioritaire (orifice A), constant et réglable manuellement, et un débit résiduel (orifice R).

Le débit principal ainsi obtenu à l'orifice A peut varier entre 0 et 50 litres par minute selon le réglage que vous aurez imposé. Dans tous les cas, cela ne fera pas augmenter la pression dans le circuit d'origine. Ceci est logique : l'huile se répartit entre les 2 circuits donc il n'y a pas de montée en pression.

Il est ainsi possible de faire varier la vitesses d'un moteur d'équipement annexe en l'alimentant avec un débit d'huile choisi.

Le débit résiduel à l'orifice R doit être renvoyé dans le réservoir.

Caractéristiques

  • Corps zingué bichromaté
  • Pression d'ouverture du clapet : 0.5 bar
