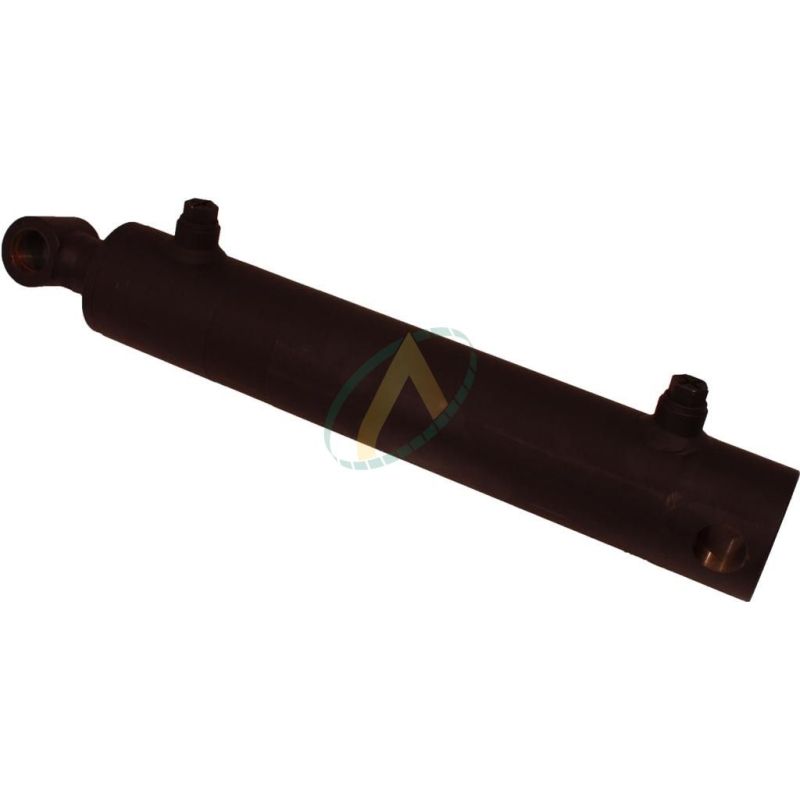

Vérin double effet - Tige ø45 mm - Piston ø70 mm - Fixation ø30.4 mm - Type Joiner

Ce vérin hydraulique double effet possède une tige de diamètre 45mm ainsi qu'un piston de diamètre 70mm. Doté de fixation de diamètre 30.4mm, il s'intègrera facilement à votre système de levage.

Un vérin double effet vous permettra de contrôler la monter du vérin (levage) mais également sa descente et ainsi améliorer la précision du travail.

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Référence : 0802300
236,18 € HT 283.42 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Orifice A
3/8 BSP
Orifice B
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
70 mm
Diamètre de l'axe
30.4 mm
Diamètre du fût
80 mm
Entraxe ferme
396 mm, 796 mm, 696 mm, 496 mm, 896 mm
Force en poussant
7696 daN
Force en tirant
4516 daN
Pression maximum
200 Bar
Diamètre de la tige
45 mm

en savoir plus

Schéma & dimensions

Référez vous au schéma présent dans les images ci-dessus et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet

Quel entraxe fermé en fonction de la course du vérin ?

Course de 200 mm = Entraxe fermé de 396mm

Course de 300 mm = Entraxe fermé de 496mm

Course de 400 mm = Entraxe fermé de 596mm

Course de 500 mm = Entraxe fermé de 696mm

Course de 600 mm = Entraxe fermé de 796mm

Course de 700 mm = Entraxe fermé de 896mm

Cliquez sur le schéma pour le voir en plus grand


Caractéristiques

- Pression maximum de service : 200 bar
- Corps galeté pour une meilleure tenue à la charge
- Corps décalaminé peint en noir
- Tige chromée dure 25 µm

Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression (le volume d'huile nécessaire), provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente.

Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 200 à 700mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
