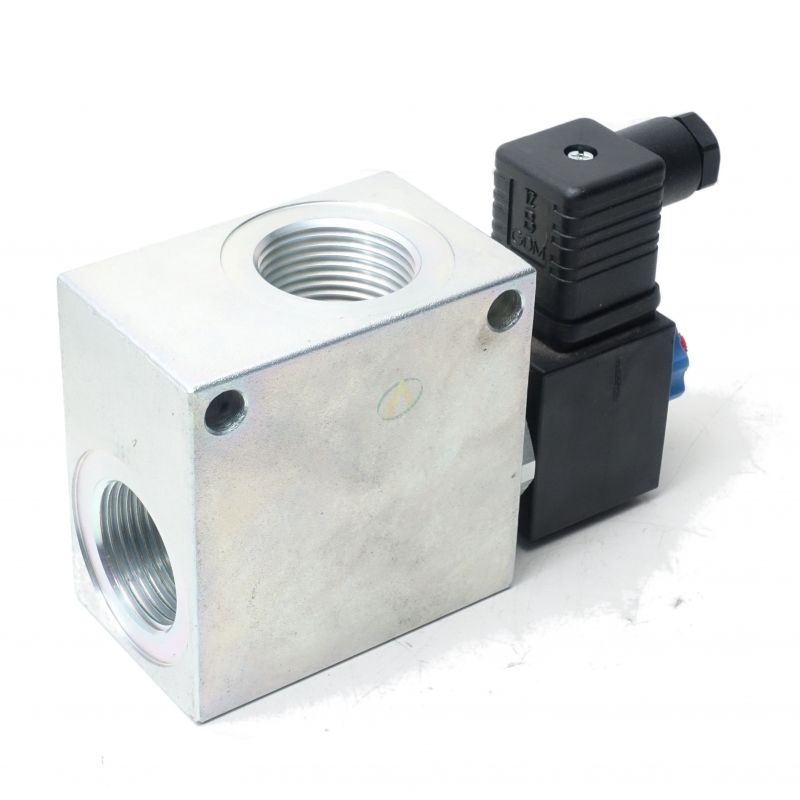

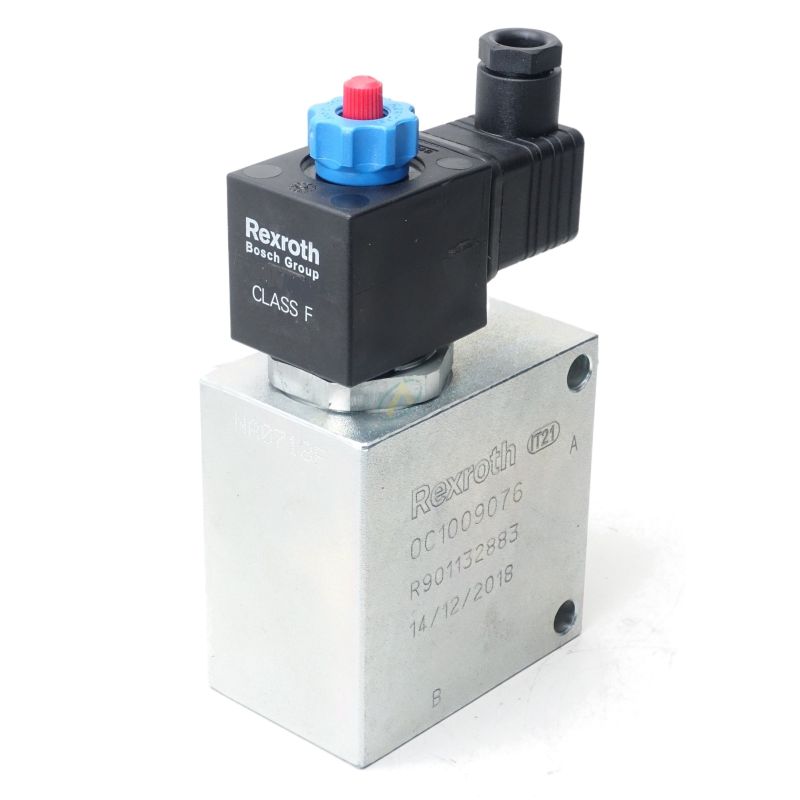

Electrovanne à clapet 2/2 simple normalement fermée 1", 12 VCC

Très compacte, cette électrovanne à clapet constitue un élement de sécurité pour vos circuits hydrauliques. Normalement fermée et à simple clapet, elle bloque l'huile au repos dans 1 sens. Elle possède une commande de secours.
Vous pourrez l'utilisez sur vos vérins à simple effet, vos machines industrielles, vos engins de TP ou tout votre matériel agricole.
Référence : 0904131
381,99 € HT 458.39 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Orifice A
1 BSP
Orifice B
1 BSP
Pression de service maximum
350 bar
Débit maxi
150 l/min
Type de schéma
Clapet simple, normalement fermé
Connectique
Prise Hirschmann ISO 4400
Commande de secours
Oui

en savoir plus

Caractéristiques techniques:

  • Consommation électrique : 20W
  • Plage de température ambiante : -30 à 90°C
  • Plage de température du fluide : -20 à 80°C
  • Plage de viscosité accepté : 20 à 380 mm²/s (cSt)
  • Degré de filtration recommandé : 10µm
  • Bobine type H

Blocage dans un sens de passage au repos > passage libre au fonctionnement.

La commande de secours permet d'ouvrir le circuit manuellement à tout moment, même sans électricité.

Courbe débit/pression

Courbe débit pression électrovanne à clapet simple normalement fermée

Schéma hydraulique

Schéma hydraulique électrovanne à clapet simple normalement fermée

Schéma et dimensions

Electrovanne à clapet simple normalement fermé 1"


Type (position repos) Implantation A-B Débit a b c d e f g h j
Simple Normalement fermé 1" 150 l/min 80 mm 80 mm 50 mm 65 mm 60.5 mm 7.5 mm 31 mm 54 mm 8.5 mm
