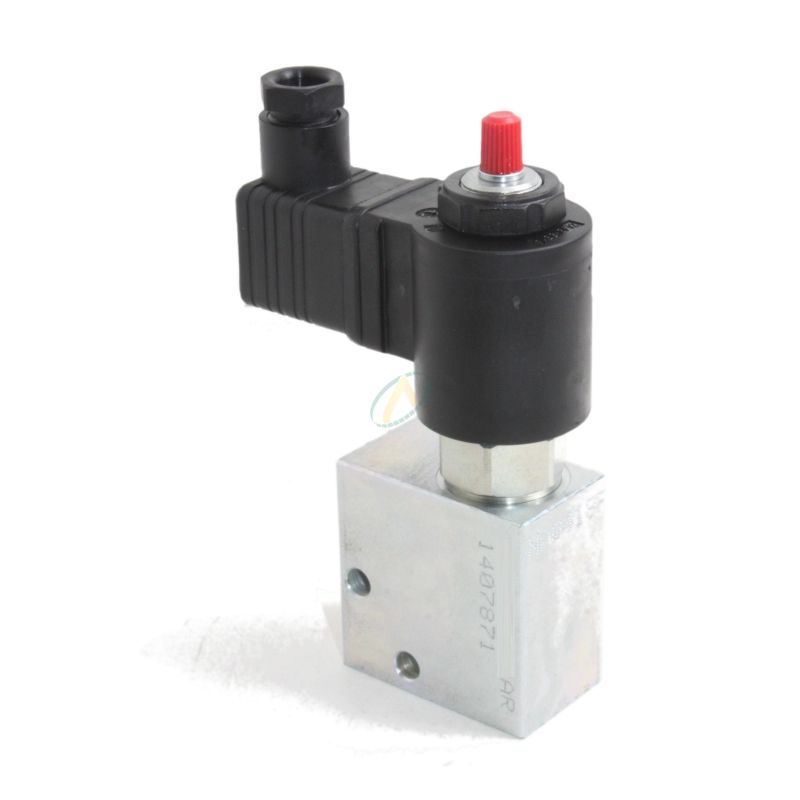

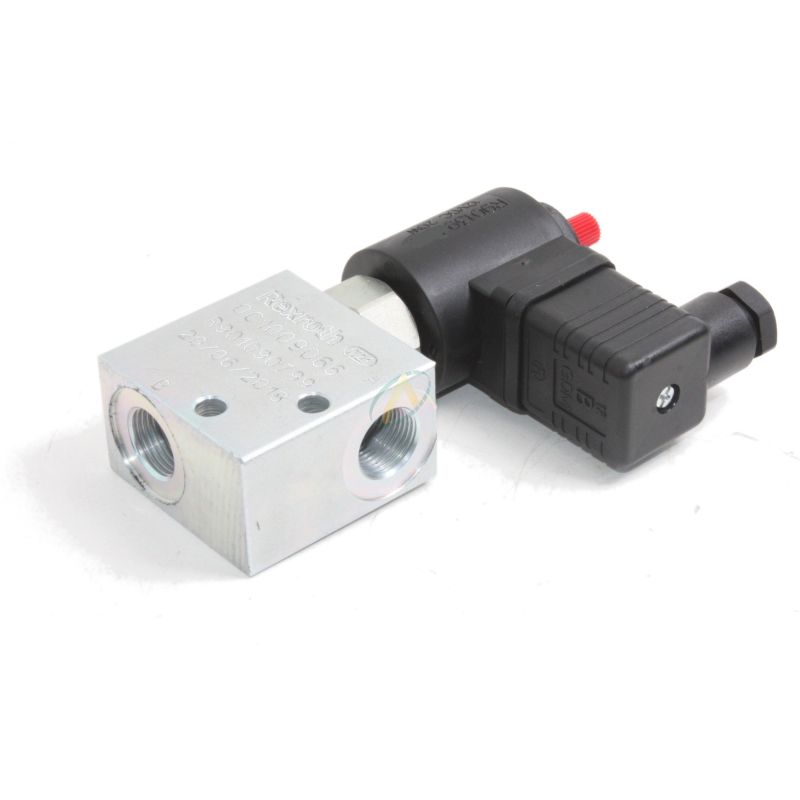

Electrovanne à clapet 2/2 double normalement fermée 1", 12 VCC

Très compacte, cette électrovanne à clapet constitue un élement de sécurité pour vos circuits hydrauliques. Normalement fermée et à double clapet, elle bloque l'huile au repos dans les 2 sens. Elle possède une commande de secours.
Vous pourrez l'utilisez sur vos vérins à simple effet, vos machines industrielles, vos engins de TP ou tout votre matériel agricole.
Référence : 0904181
479,48 € HT 575.38 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 05/12/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Orifice A
1 BSP
Orifice B
1 BSP
Pression de service maximum
350 bar
Débit maxi
150 l/min
Type de schéma
Clapet double, normalement fermé
Connectique
Prise Hirschmann ISO 4400
Commande de secours
Oui

en savoir plus

Caractéristiques techniques:

  • Consommation électrique : 20W
  • Plage de température ambiante : -30 à 90°C
  • Plage de température du fluide : -20 à 80°C
  • Plage de viscosité accepté : 20 à 380 mm²/s (cSt)
  • Degré de filtration recommandé : 10µm
  • Bobine type H

La commande de secours permet d'ouvrir le circuit manuellement à tout moment, même sans électricité.

Courbe débit/pression

Courbe débit pression

Schéma hydraulique

Schéma hydraulique électrovanne à clapet double normalement fermée

Schéma et dimensions

Schéma dimensions électrovanne à clapet double normalement fermée

Type (position repos) Implantation A-B Débit a b c e g h j
Double Normalement fermé 1" 150 l/min 80 mm 80 mm 50 mm 60 mm 31 mm 54 mm 8.5 mm
