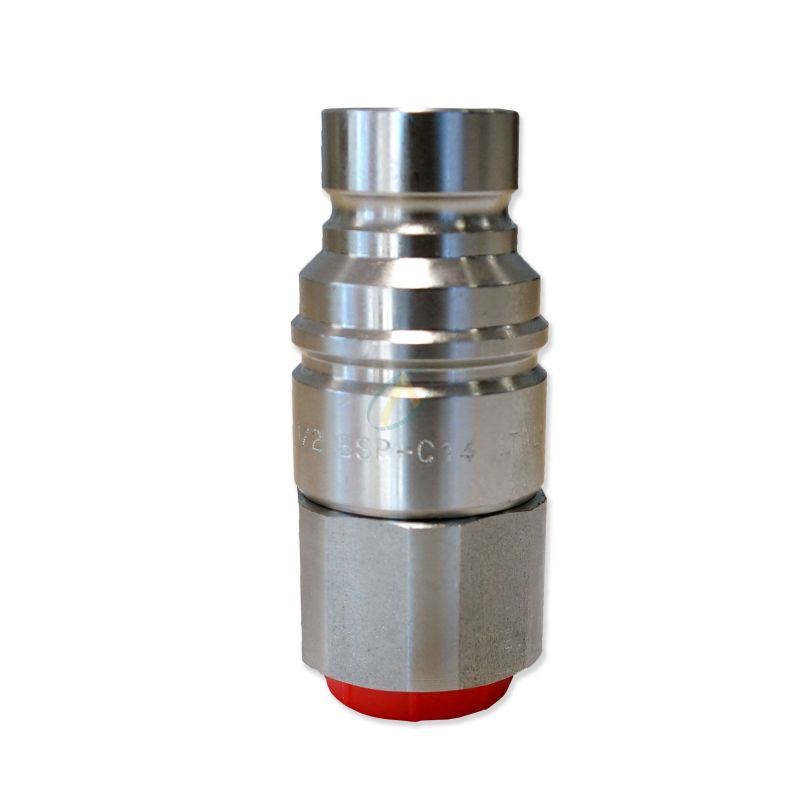

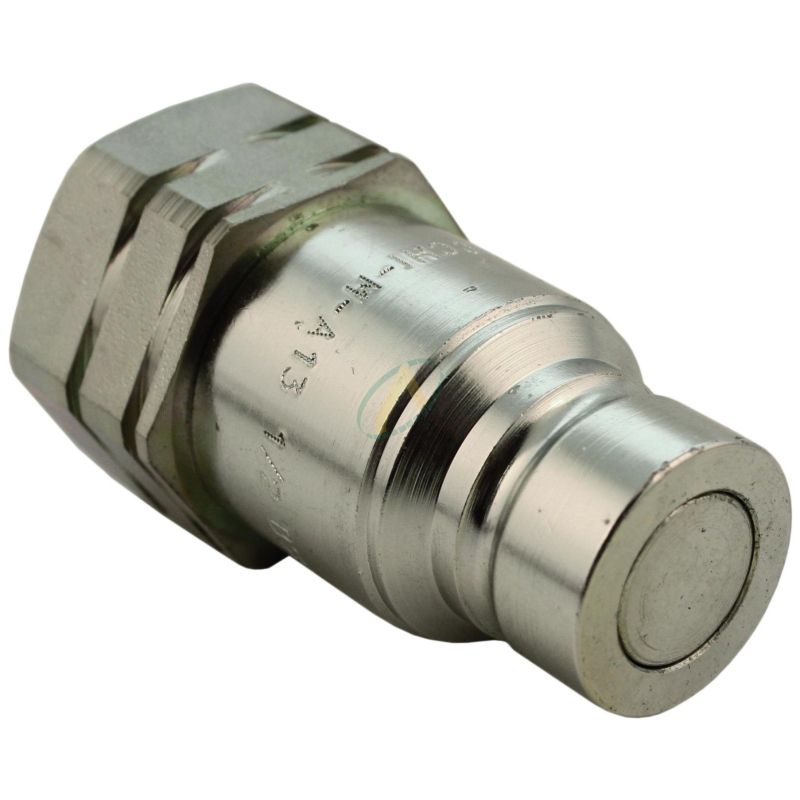

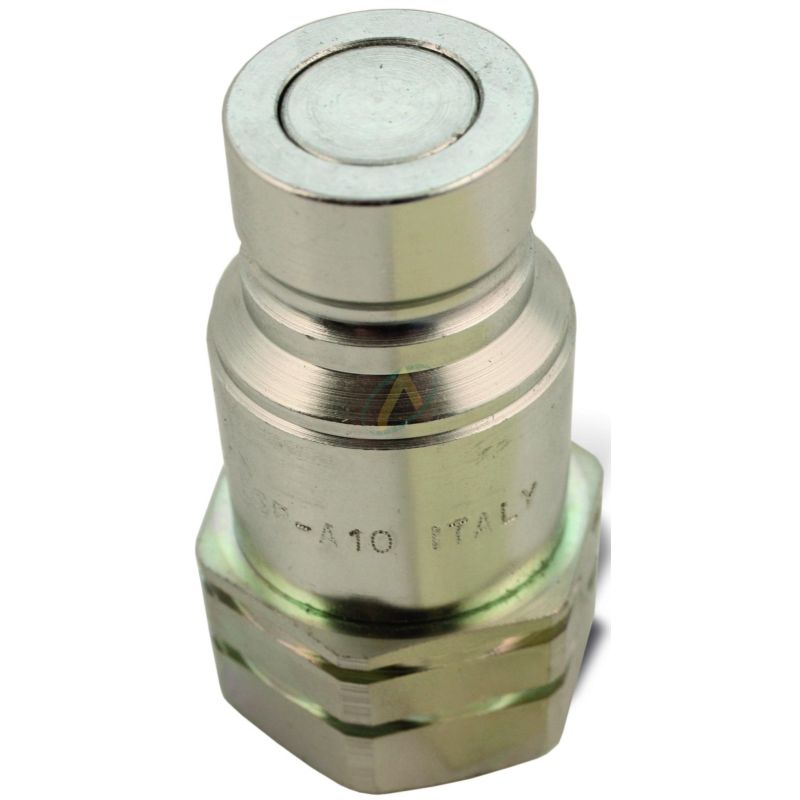

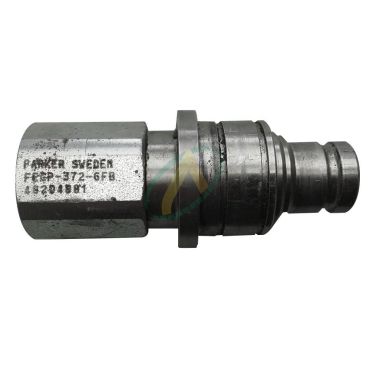

Coupleur face plane mâle - Norme ISO 16028 - Antipollution

Coupleur hydraulique, de taille 1/4" à 1 1/4".

Module
Orifice
Référence : 1102005
31,21 € HT 37.45 € TTC
HT
En Stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Type de coupleur
Mâle face plane

en savoir plus

Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique.

Module Impl. A Débit nom. (l/min) Débit max cons. (l/min) Pression de travail adm. (bar) B D H J
1/4 1/4 12 24 300 22 47,9 23,8 16,1
3/8 3/8 23 46 300 24 60 26 19,7
3/8 1/2 23 46 300 27 62,5 29 19,7
1/2 1/2 45 90 250 32 68 33,8 24,5
1/2 3/4 45 90 250 36 70,5 38,5 24,5
5/8 3/4 74 148 250 36 70,5 38,5 27
3/4 3/4 100 170 330 41 82,3 44,8 30
3/4 1" 100 200 250 45 82,3 47,8 30
1" 1" 189 378 300 55 96,8 59,8 36
1" 1"1/4 189 378 250 55 89,8 59,8 36
1"1/4 1"1/4 225 450 300 55 105 59,8 44

Caractéristiques

  • Interchangeabilité ISO 16028
  • Connexion mécanique : verrouillage par bille
  • Matériau : acier carbone haute résistance
  • Traitement de surface : CrIII zingué
  • Ressorts extérieurs : AISI 302
  • Ressorts intérieurs : Acier C72
  • Billes : acier dur 100 C6
  • Clapet : acier trempé
  • Joints : standard en NBR (nitrile) : T° -20°C à +100°C
  • Joints anti-extrusion : téflon
  • Joints Viton ou autre sur demande
  • Bouchon plastique anti-poussière

Gamme standard

  • Connexion sous pression résiduelle : non autorisée
  • Déconnexion sous pression résiduelle : non autorisée
