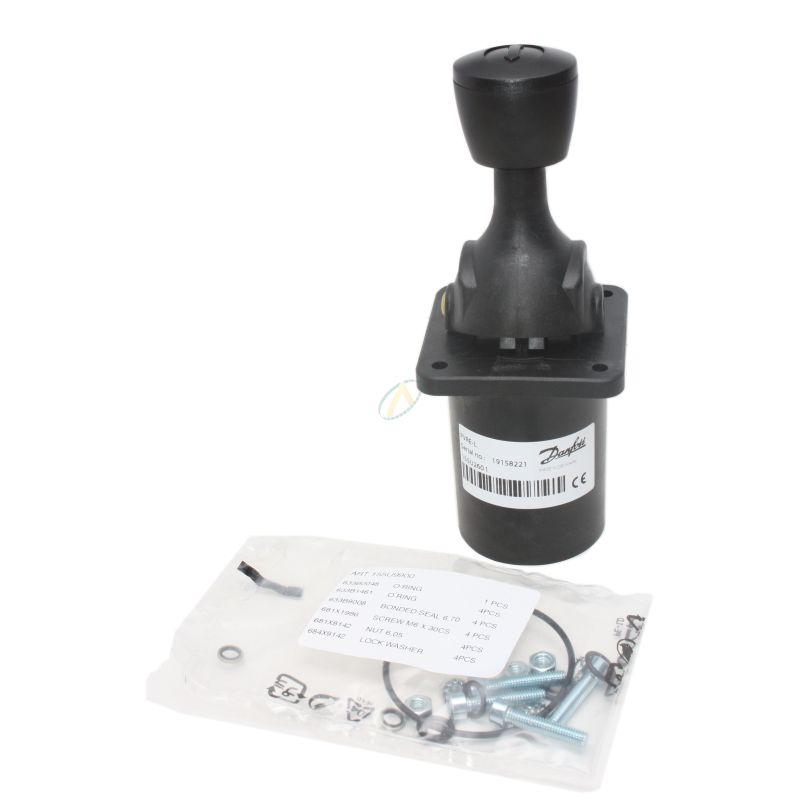

Manipulateur Danfoss PVREL, 1 fonction proportionnelle sans interrupteur neutre

Ce manipulateur Danfoss PVREL est équipé d'une fonction proportionnelle sans interrupteur neutre. Il vous permettra de piloter du bout des doigts, avec précision, tous les mouvements hydrauliques de vos engins agricoles, engins de terrassement, grues, équipements de levage...

Référence d'origine Danfoss : 155U2601

Référence : 0907701
774,64 € HT 929.57 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Tension
11 à 30 V
Température d'utilisation
-30°C à +60°C
Nombre de fonctions proportionnelles
1

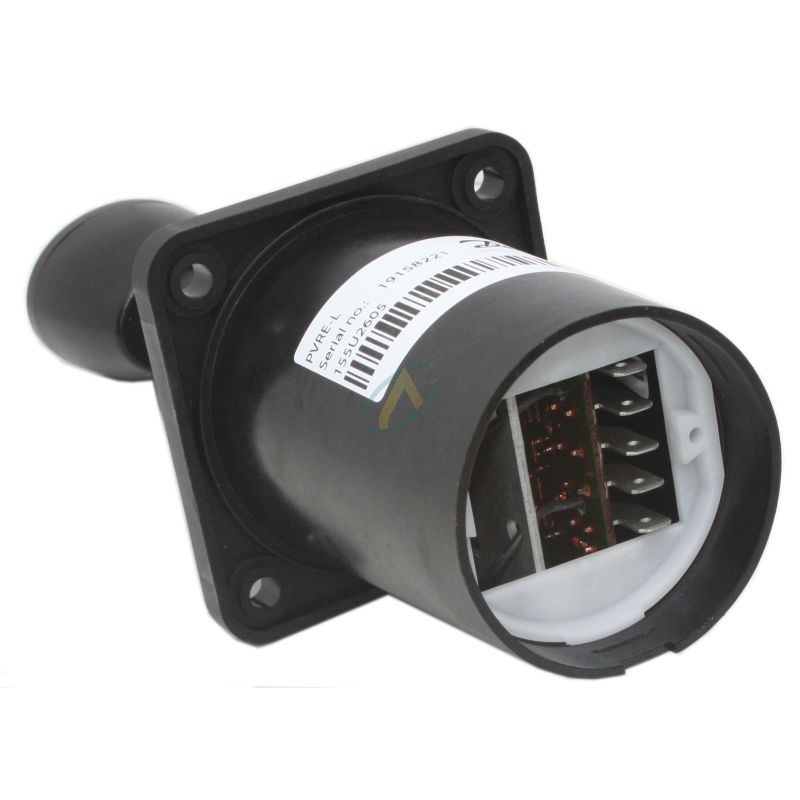

Type de connecteur
Connecteur à cosses
Nombre d'axes proportionnels
1
Signal de sortie
Sortie PVG
Indice de protection côté poignée
IP 67
Indice de protection côté connexion
IP 65
Signal de consommation max U(DC) 12 V
environ 0.6 mA
Signal de consommation max U(DC) 24 V
environ 1.2 mA
Consommation en position neutre U(DC) 12 V
2 A
Consommation en position neutre U(DC) 24 V
1 A
Consommation approximative
inférieure à 80 mA
Capteur d'effet Hall sans contact
Non
Type de manipulateur
PVREL

en savoir plus

Le manipulateur Danfoss PVREL se charge de transformer les mouvements que vous lui donnez au moyen du joystick, en courant électrique. Ce courant alimente la bobine électrique de type PVG de votre distributeur, qui commande une électrovanne. Celle-ci libère alors de l'huile à basse pression qui provoque le déplacement du tiroir du distributeur. C'est ainsi que l'huile se répartit dans votre circuit hydraulique, pour actionner vos équipements.

Ce modèle de joystick Danfoss est un manipulateur proportionnel, qui génère une mise en mouvement progressive de vos équipements et permet de les piloter avec finesse, sans à-coups.

Mouvements du manipulateur

Manipulateur Danfoss 1 fonction proportionnelle

Sécurité

Lorsque la manette est relâchée, accidentellement ou non, elle se met automatiquement en position de sécurité sur son point central, stoppant tout mouvement de votre engin.

Autres caractéristiques

Tension de commande US Min -> Max 0.25 -> 0.75
UDC position neutre 0.25 -> 0.75
Tension neutre US 0.5
UDC
Signal de commande en position neutre Charge max 2 PVE en parallèle
Impédance de charge min. jusqu'à 0.5. UDC > 6 kΩ

Schémas

Manipulateur Danfoss proportionnel PVREL
