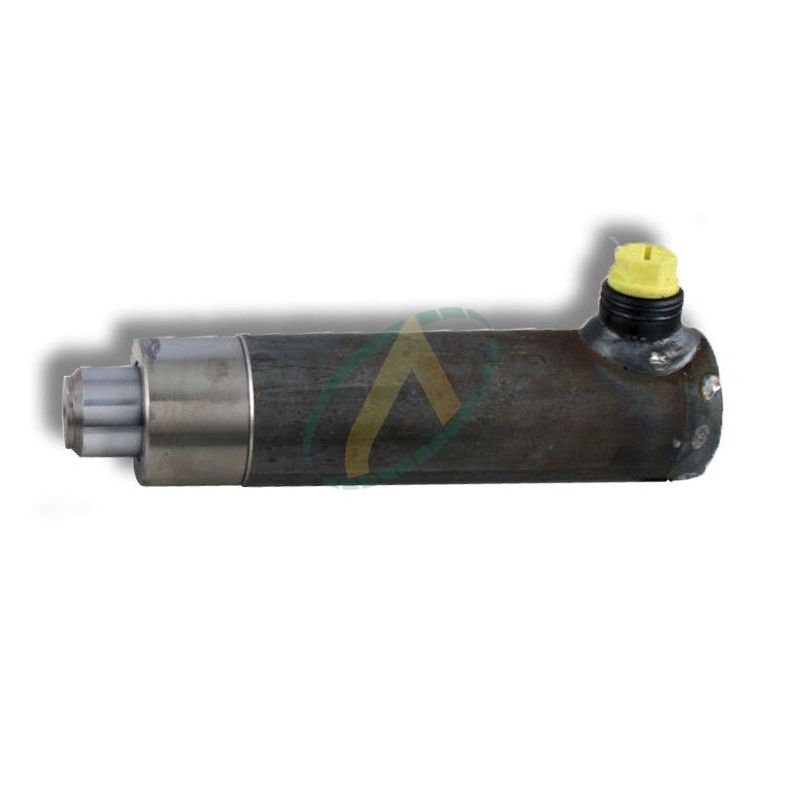

Vérin hydraulique simple effet - Tige ø30 mm - Fût ø50 mm - Sans fixation

Ce vérin hydraulique simple effet sans fixation possède une tige de diamètre 30mm ainsi qu'un fût de diamètre 50mm, il s'intègrera facilement à votre système de levage.

Un vérin simple effet vous permettra de contrôler la monter du vérin (levage) mais sa descente ne sera pas contrôlable car la tige rentrera automatiquement une fois la commande de montée désactivé.

Configurez votre vérin hydraulique simple effet en choisissant sa course pour l'ajouter au panier.

Référence : 0803037
192,61 € HT 231.13 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Orifice A
M16X150
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du fût
50 mm
Entraxe ferme
357 mm, 407 mm, 457 mm, 607 mm, 707 mm, 807 mm, 907 mm, 1007 mm, 307 mm, 207 mm, 257 mm, 507 mm, 557 mm, 1107 mm
Force en poussant
1272 daN
Pression maximum
180 bar
Diamètre de la tige
30 mm

en savoir plus

Schéma & dimensions

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Course EAF* U Ø R G H
30 100 207 22 50 M16X1,5 17
30 150 257 22 50 M16X1,5 17
30 200 307 22 50 M16X1,5 17
30 250 357 22 50 M16X1,5 17
30 300 407 22 50 M16X1,5 17
30 350 457 22 50 M16X1,5 17
30 400 507 22 50 M16X1,5 17
30 450 557 22 50 M16X1,5 17
30 500 607 22 50 M16X1,5 17
30 600 707 22 50 M16X1,5 17
30 700 807 22 50 M16X1,5 17
30 800 907 22 50 M16X1,5 17
30 900 1007 22 50 M16X1,5 17
30 1000 1107 22 50 M16X1,5 17

Schéma vérins simple effet sans fixations

Caractéristiques

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)

Un verin hydraulique simple effet vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer à l'intérieur du vérin et va alors déclencher et déplacer la tige du vérin qui va sortir du fût. L'énergie mécanique est donc créée et le mouvement de montée de la charge est enclenché grâce à une simple pression de commande (le plus couramment un levier).

Ce vérin simple effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 100 à 1000mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
