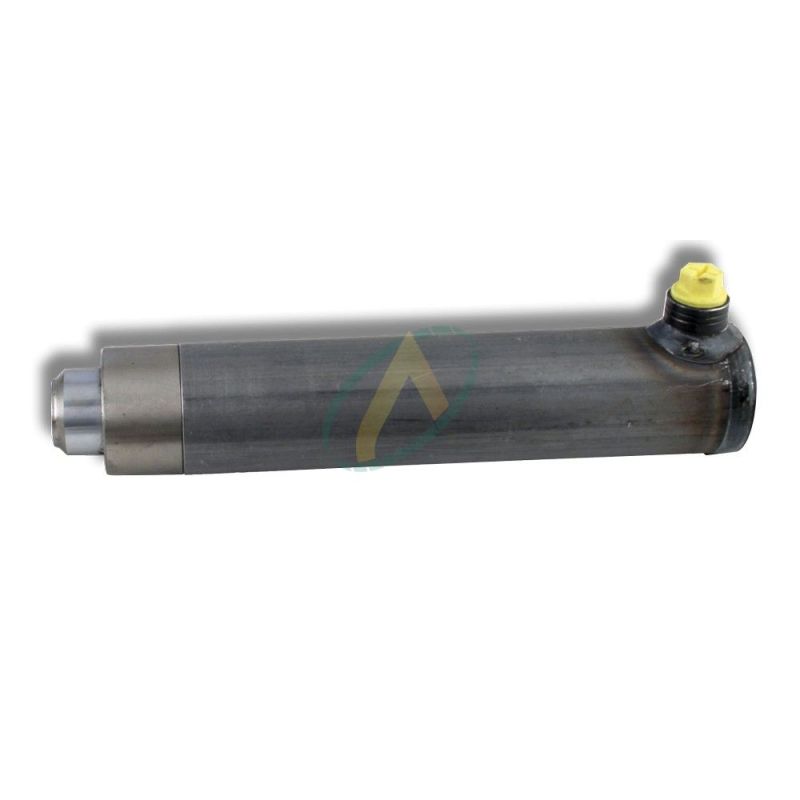

Vérin hydraulique simple effet - Tige ø35 mm - Fût ø55 mm - Sans fixation

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence : 0803051
219,72 € HT 263.66 € TTC
HT
En Stock
local_shipping Livraison prévue à partir du 22/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

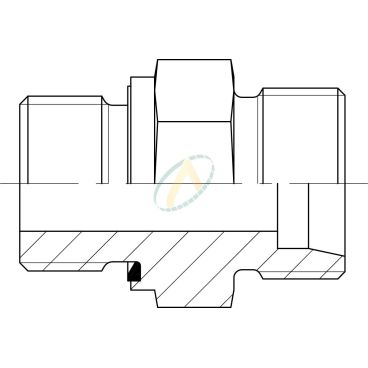

accessoires

Fiche technique

Force en poussant
1731 daN
Diamètre de la tige
35 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Course EAF* U Ø R G H
35 100 207 22 55 M18X1,5 18
35 150 257 22 55 M18X1,5 18
35 200 307 22 55 M18X1,5 18
35 250 357 22 55 M18X1,5 18
35 300 407 22 55 M18X1,5 18
35 350 457 22 55 M18X1,5 18
35 400 507 22 55 M18X1,5 18
35 450 557 22 55 M18X1,5 18
35 500 607 22 55 M18X1,5 18
35 600 707 22 55 M18X1,5 18
35 700 807 22 55 M18X1,5 18
35 800 907 22 55 M18X1,5 18
35 900 1007 22 55 M18X1,5 18
35 1000 1107 22 55 M18X1,5 18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
