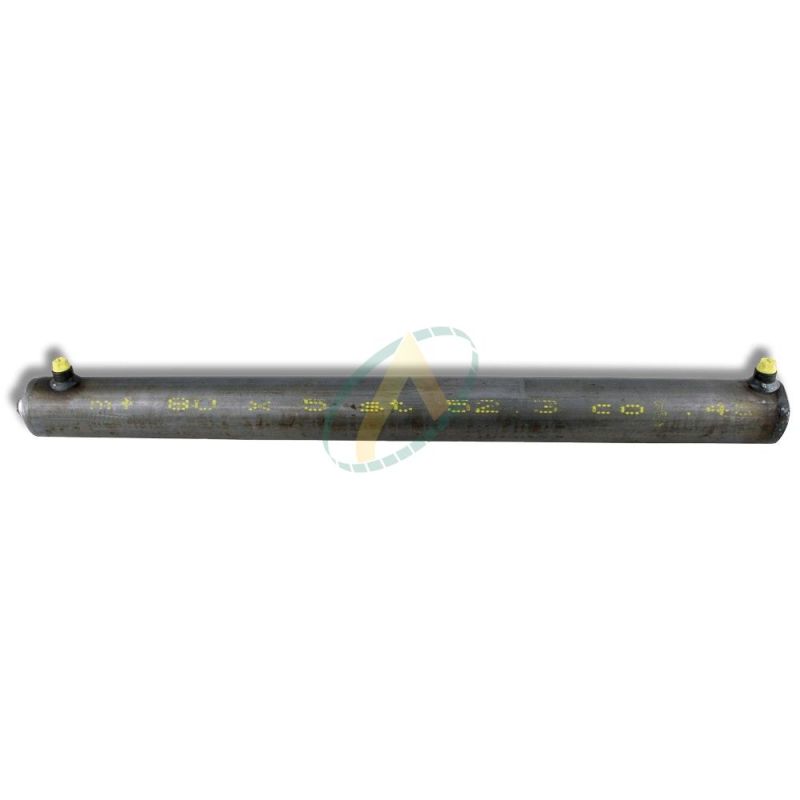

Vérin hydraulique double effet - Tige ø40 mm - Piston ø80 mm - Sans fixation

Ce vérin hydraulique double effet possède une tige de diamètre 40mm ainsi qu'un piston de diamètre 80mm. Sans fixation, il vous faudra l'intégrer par vous même à votre système de levage.

Un vérin double effet vous permettra de contrôler la monter du vérin (levage) mais également sa descente et ainsi améliorer la précision du travail.

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Référence : 0804228
415,31 € HT 498.37 € TTC
HT
En Stock
local_shipping Livraison prévue à partir du 25/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Orifice A
3/8 BSP
Orifice B
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
80 mm
Diamètre du fût
95 mm
Entraxe ferme
830 mm, 355 mm, 480 mm, 580 mm, 630 mm, 280 mm, 730 mm, 780 mm, 880 mm, 980 mm, 1080 mm, 680 mm, 530 mm, 430 mm, 330 mm, 380 mm, 1180 mm
Force en poussant
9047 daN
Force en tirant
6785 daN
Pression maximum
180 bar
Diamètre de la tige
40 mm

en savoir plus

Schéma & dimensions

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
40 80 100 280 25 95 1/2 18
40 80 150 330 25 95 1/2 18
40 80 200 380 25 95 1/2 18
40 80 250 430 25 95 1/2 18
40 80 300 480 25 95 1/2 18
40 80 350 530 25 95 1/2 18
40 80 400 580 25 95 1/2 18
40 80 450 630 25 95 1/2 18
40 80 500 680 25 95 1/2 18
40 80 550 730 25 95 1/2 18
40 80 600 780 25 95 1/2 18
40 80 650 830 25 95 1/2 18
40 80 700 880 25 95 1/2 18
40 80 800 980 25 95 1/2 18
40 80 900 1080 25 95 1/2 18
40 80 1000 1180 25 95 1/2 18

Schéma vérins simple effet sans fixations

Caractéristiques

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)

Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression, provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente.

Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 100 à 1000mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
